Привод винтового конвейера. Расчет горизонтального соосного цилиндрического редуктора, U=7.2

ФБГОУ ВО "Казанский национальный исследовательский технологический университет" (ФГБОУ ВО «КНИТУ»)
Кафедра машиноведения
Курсовой проект по дисциплине "Деталирование машин"
На тему "Привод винтового конвейера. Расчет горизонтального соосного цилиндрического редуктора"
Казань 2019

Исходные данные: Привод винтового конвейера, состоящий из электродвигателя, упругой муфты, горизонтального соосного двухступенчатого цилиндрического редуктора, которые установлены на литой плите.
Мощность редуктора N=2,5 кВт, скорость вращения выходного вала n=100 об/мин.

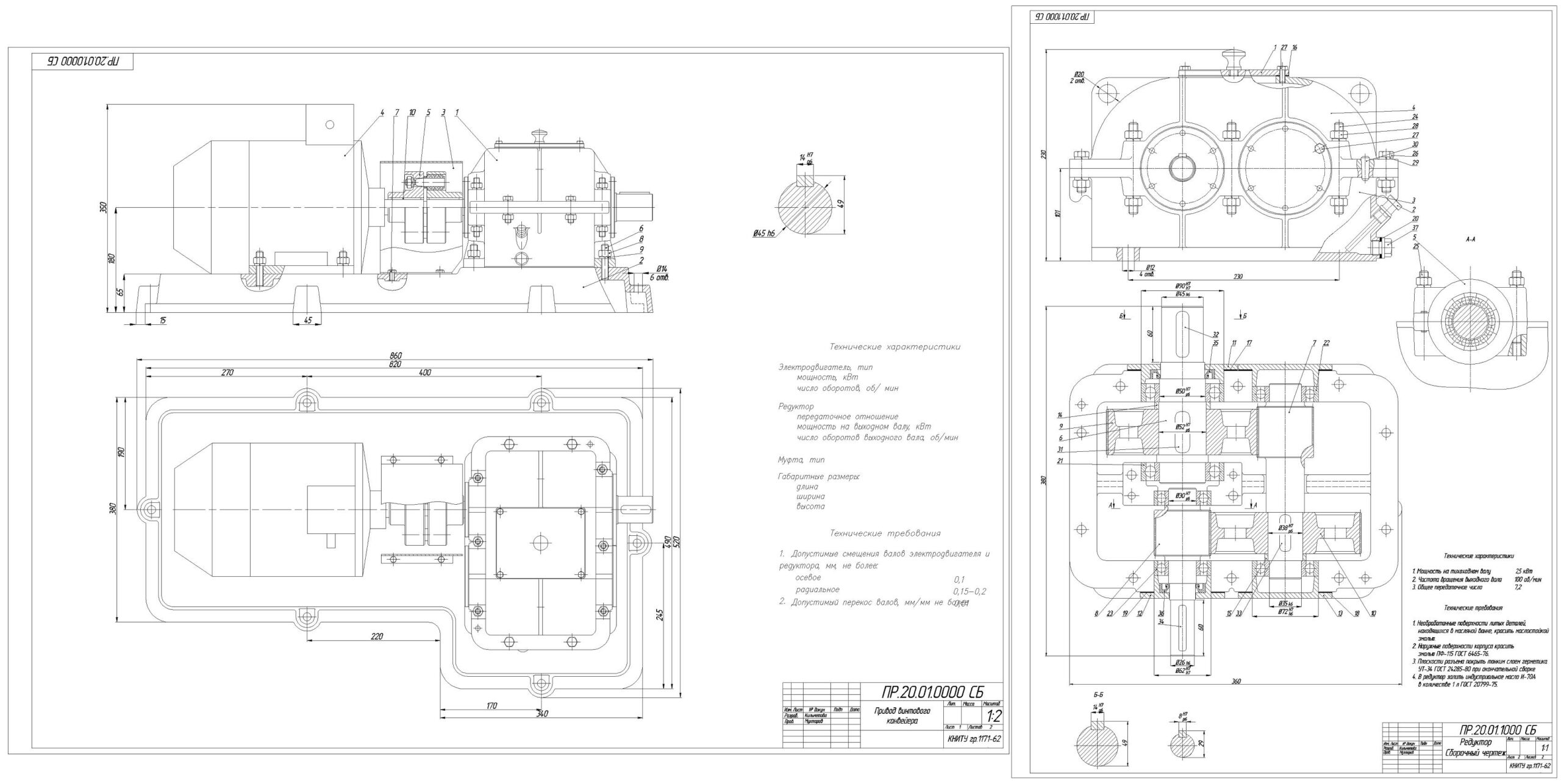

В данной работе приведен расчет соосного двухступенчатого цилиндрического редуктора. Графическая часть содержит чертеж редуктора и привод с электродвигателем и муфтой.

СОДЕРЖАНИЕ
1 Назначение, описание работы и устройства редуктора 3
2 Техническое задание 4
3 Выбор электродвигателя 4
3.1 Общий КПД редуктора 4
3.2 Мощность электродвигателя 4
4 Определение общего передаточного числа и разбивка его по ступеням 5
5 Определение мощности, крутящего момента и частоты вращения для каждого вала редуктора 5
6 Выбор материалов и определение допускаемых напряжений 6
6.1 Выбор твердости, термической обработки материала колес и шестерни 6
6.2 Определение допускаемых контактных напряжений 6
7 Проектный и проверочный расчет цилиндрической передачи 6
7.1 Расчет межосевого расстояния 6
7.2 Ширина колес и шестерней 7
7.3 Модуль передачи 7
7.4 Число зубьев шестерней и колес 7
7.5 Определение геометрических размеров колес и шестерней 7
7.6 Проверка зубьев колес по контактным напряжениям 8
7.7 Силы в зацеплении в цилиндрических передачах 8
8 Ориентировочный расчет валов 8
8.1 Определение диаметров всех валов 8
8.2 Расчет на статическую прочность 9
8.3 Расчет вала на прочность 10
9 Выбор и проверка подшипников по динамической
грузоподъемности 12
10 Выбор и расчет шпоночных соединений 12
11 Конструктивные размеры корпуса редуктора 13
12 Выбор смазочного материала и способа смазывания зацеплений и подшипников 14
13 Список использованных источников 15

Состав: Редуктор (СБ), привод винтового конвейера (СБ), спецификации, записка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод винтового конвейера. Расчет горизонтального соосного цилиндрического редуктора, U=7.2

Привод_A1.dwg
Расчетно-пояснительная записка.docx
Редуктор_A1.dwg
Спецификация.doc
