«Северный (Арктический) федеральный университет имени М.В. Ломоносова»
Институт судостроения и морской арктической техники (Севмашвтуз)
Кафедра проектирования подъемно-транспортного и технологического оборудования
Курсовой проект по дисциплине "Основы проектирования и конструирования"
На тему "Проектирование привода зубчатого редуктора вертикальной компоновки"
Северодвинск 2020
Техническая характеристика
1. Вращающий момент на тихоходном валу: 302,76 Нм.
2. Частота вращения тихоходного вала: = 225 об/мин
3. Передаточное число редуктора: 3,244
4. Коэффициент полезного действия: = 0,951
5. Частота вращения быстроходного вала = 730 об/мин
Исходные данные:
1. Мощность: 5,5 кВт
2. Частота вращения выходного вала: 225 об/мин
3. Требуемый срок службы: 8 лет
4. Режим работы – 3 смены, со средними динамическими нагрузками, реверсивная передача;
5. Требования к компактности - средние. Ограничения по шумности - средние
6. Крупносерийное производство
7. Схема механизма – одноступенчатый редуктор с симметричным расположением колес относительно опор;

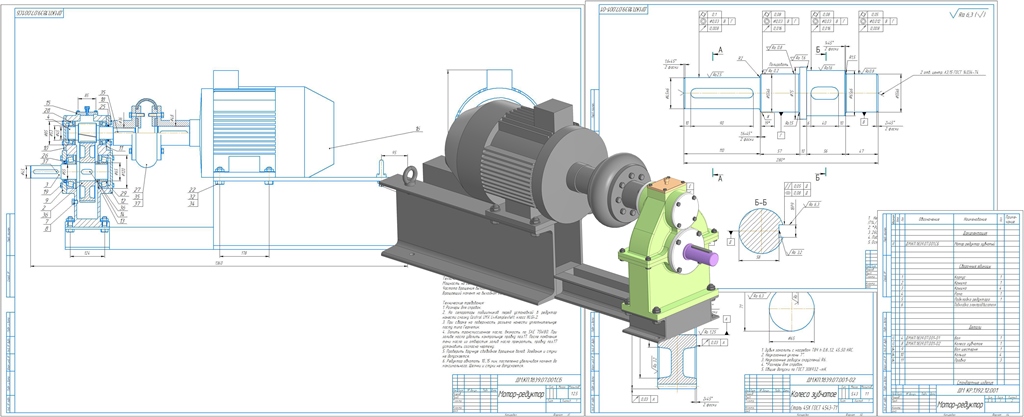

Данная работа содержит пояснительную записку по проектированию привода редуктора, чертежи тихоходного вала, зубчатого колеса, сборочный чертеж, спецификацию и 3D модель привода.
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
1 РАСЧЕТ ПРИВОДА
1.1 Предварительные расчеты и анализ работы мотор-редуктора
1.2 Проектирование зубчатой передачи
2 ПРОЕКТИРОВАНИЕ ВАЛОВ
2.1 Проектировочный расчет
2.2 Проверочный расчет валов на статическую прочность
2.3 Проверочный расчет валов на статическую прочность
2.4 Проверка долговечности подшипников качения
2.3 Проверочный расчет валов на статическую прочность
2.4 Проверка долговечности подшипников качения
3 КОНСТРУИРОВАНИЕ ЗУБЧАТОГО КОЛЕСА
3.1 Конструкция зубчатого колеса
3.2 Выбор посадок, предельных отклонений, допусков форм и расположения поверхностей, шероховатостей
4 КОНСТРУИРОВАНИЕ КОРПУСА
5 ПОДБОР СОЕДИНИТЕЛЬНОЙ МУФТЫ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
