Проект механического привода на основе проектирования одноступенчатого цилиндрического редуктора

ПРИАЗОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КАФЕДРА ПТМ И ДМ
Курсовой проект по дисциплине: " Проектирование механического привода"
на тему: " Проектирование одноступенчатого цилиндрического редуктора для машин непрерывного транспорта"
Мариуполь 2012

160 3,15 0,4 250 0,7 40 улучшение 19
Исходные данные:
а = 160мм - межосевое расстояние;
uр = 3,15 - передаточное число редуктора;
b = 0,4 - коэффициент рабочей ширины зубчатых колес;
D = 250 мм - диаметр барабана,
V = 0,7 м/с - окружная скорость барабана,
Вид термообработки - улучшение
Назначение редуктора - тихоходный;
Вид зацепления зубьев - прямозубое

В данном курсовом проекте спроектирован одноступенчатый цилиндрический редуктор
(по предложенному прототипу) для ленточного конвейера. В проекте сделаны проектный расчет и проверочный расчет зубчатой передачи тихоходного вала, подшипников, шпоночных соединений, выбор и расчет муфты.

Содержание
Введение 6

1.Проектный расчёт прямозубой зубчатой передачи 7
1.1.Определение геометрических параметров зубчатой передачи 7
1.2.Подбор материала шестерни по заданному материалу колеса и определение допускаемых напряжений 9
1.3.Определение расчётного крутящего момента, который может передать редуктор 11
2. Кинематический расчёт привода 11
2.1.Определение скорости вращения выходного вала 11
2.2 Выбор типа дополнительной передачи 11
2.3.Расчёт мощности выходного вала и приближённое определение требуемой мощности двигателя 12
2.4.Определение общего КПД привода 12
2.5.Расчет требуемая мощности электродвигателя 13
2.6.Выбор типоразмера электродвигателя, определение требуемой частоты вращения
электродвигателя 13
2.7.Расчет мощности, частоты вращения и вращающих моментов на валах редуктора 13
3. Расчёт окружной скорости в зацеплении зубьев шестерни и колеса. Определение степени точности передачи 14
4. Компоновка редуктора 15
4.1 Проектный расчёт валов редуктора 15
4.2 Подбор шпонок 17
4.3 Подбор подшипников 18
4.4 Подбор уплотнений 18
4.5.Расчёт конструктивных элементов шестерни и колеса 18
4.5.1. Конструирование шестерни 18
4.5.2. Конструирование колеса 19
5. Выполнение компоновочного эскиза редуктора 20
6. Проверка расчета вала на выносливость 21
7. Расчёт долговечности подшипников 26
8. Расчёт прочности шпоночных соединений 27
9. Выбор смазочных материалов и устройств 28
10. Разработка мероприятий по охране труда, технике безопасности и защите окружающей среды 29
Список используемой литературы 30

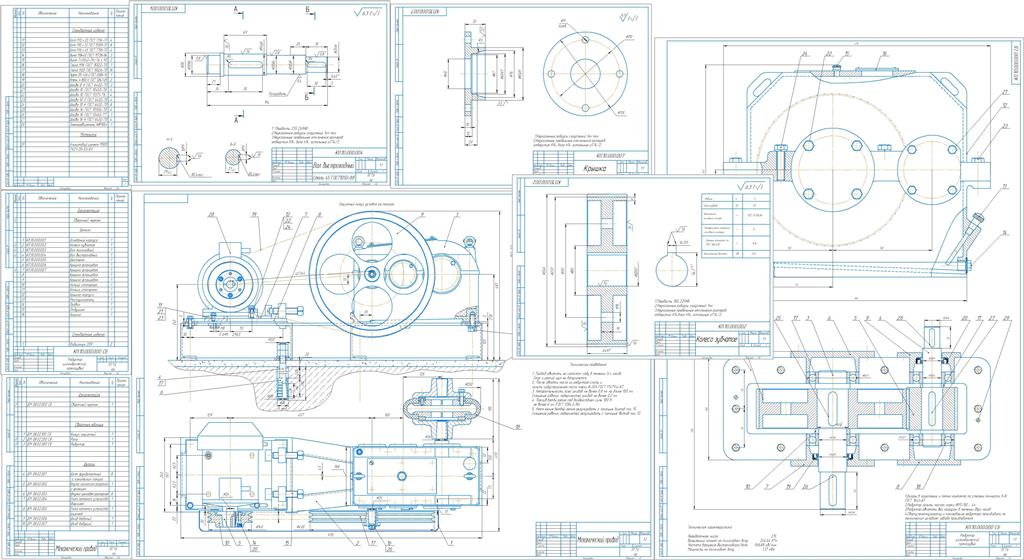

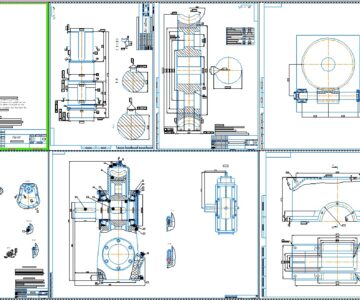

Графическая часть содержит: Общий вид привода со спецификацией, Общий вид редуктора со спецификацией, чертеж тихоходного вала, чертеж колеса зубчатого, чертеж крышки сквозной

Состав: Привод механический (СБ), Спецификация к приводу механическому (СП), Сборочный чертеж редуктора(СБ), Спецификация к сборочному чертежу)СП), Деталировка (Чертеж вала тихоходного( А3), Чертеж зубчатого колеса(А3), Чертеж сквозной крышки(А3)) Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проект механического привода на основе проектирования одноступенчатого цилиндрического редуктора

Просмотр файлов
Вал быстроходный.cdw
Записка.doc
Колесо_зубчатое_10.cdw
Крышка.cdw

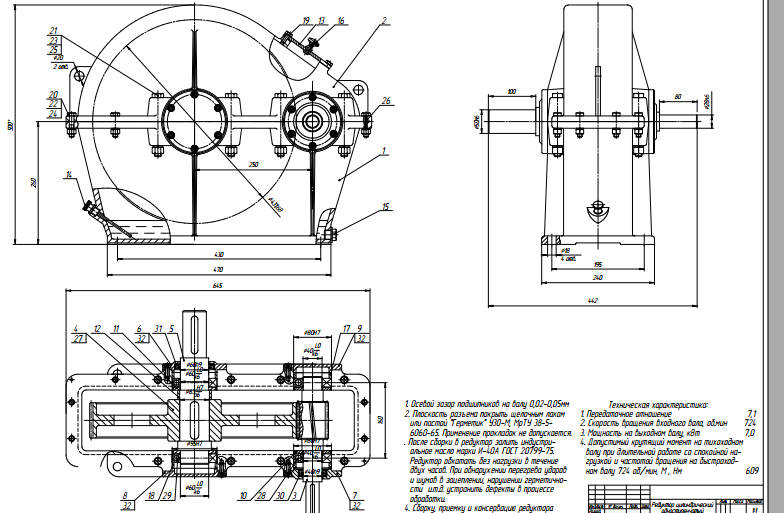

Редуктор в сборе.cdw
Спецификация.spw
Общий вид механического привода.cdw
Общий вид механического привода.jpg
Спецификация к приводу ленточного транспортера.spw
