КОМПАС 3D 18

"Проект привода ленточного конвейера"

ФГОУ ВПО «Вятская ГСХА»
Кафедра сопротивления материалов и деталей машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Проект привода ленточного конвейера"
Киров 2018

Исходные данные.

Ft = 2,75 кН – окружная сила на барабане
V =0,4 м/с – скорость движения ленты
D =325 мм – диаметр барабана
Н = 600 мм
Содержание.

1. Энергетический и кинетический расчет привода.
1.1 Выбор двигателя
1.2 Определение общего передаточного числа и разбивка его по ступеням.
2. Расчет передач.
2.1 Расчет быстроходной ступени.
2.2 Расчет тихоходной ступени.
3. Расчет валов.
Расчет быстроходного вала.
4. Расчет и подбор подшипников.
4.1 Расчет подшипников быстроходного вала.
4.2 Расчет подшипников промежуточного вала.
4.3 Расчет подшипников тихоходного вала.
5. Расчет шпоночных соединений.
6. Подбор муфт.
Литература.

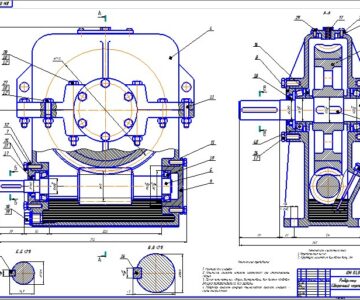

Состав: Редуктор (СБ), Приводная станция (ВО), Деталтровка (вал, колесо зубчатое, муфты), Спецификации к СБ и ВО, ПЗ Язык документа

Софт: КОМПАС-3D 16,1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / "Проект привода ленточного конвейера"

Редуктор цилиндрическо-червячный\Вал.cdw
Редуктор цилиндрическо-червячный\Двигатель.cdw
Редуктор цилиндрическо-червячный\Записка.doc
Редуктор цилиндрическо-червячный\Колесо зубчатое.cdw
Редуктор цилиндрическо-червячный\Компановка.cdw
Редуктор цилиндрическо-червячный\Муфта 1.cdw
Редуктор цилиндрическо-червячный\Муфта  2.cdw
Редуктор цилиндрическо-червячный\Редуктор .cdw
Редуктор цилиндрическо-червячный\Спец компан.cdw
Редуктор цилиндрическо-червячный\Спец ред1.cdw
Редуктор цилиндрическо-червячный\Спец ред2.cdw
Редуктор цилиндрическо-червячный\Спец ред3.cdw
Редуктор цилиндрическо-червячный
