Проект цилиндричекого одноступенчатого редуктора

Макеевский политехнический колледж, строительный механик
Курсовой проект по дисциплине "Техническая механика"
На тему: "Проект цилиндрического шевронного редуктора"

Исходные данные цилиндрического шевронного одноступенчатого редуктора: Тяговое усилие ленты F = 2,8 кН., Скорость ленты V = 1,4 м / с., Диаметр ведущего барабана транспортера D = 260 мм . Количество часов Lh = 12000 ч .
Выполнено краткое описание строения привода, подобран электродвигатель и кинематически рассчитан привод. Произведен расчет передачи редуктора. Выполнено проектировочный расчет валов редуктора, определены конструктивные размеры корпуса редуктора. Подобраны подшипники коченея. Выполнен подбор и проверочный расчет шпоночных соединений, подбор и проверочный расчет валов редуктора. Подобраны посадки соединенных деталей редуктора. Выполнен подбор смазки, смазки зацепления, подшипников. Проведена компоновка редуктора, и оставлена спецификация проекта цилиндрического одноступенчатого редуктора.
Содержание
Задание на курсовое проектирование
1 Краткое описание строения привода
2 Выбор электродвигателя и кинематический расчет привода
3 Расчет передачи редуктора
4 Предварительный расчет валов редуктора
5 Конструктивные размеры шестерни и колеса
6Конструктивные размеры корпуса редуктора
7 Конструктивные размеры корпуса редуктора
8 Выбор шпонок и проверочный расчет шпоночных соединений
9 Проверочный расчет валов
10 Выбор посадки соединенных деталей машин
11 Выбор смазки. Смазка зацепления и подшипников

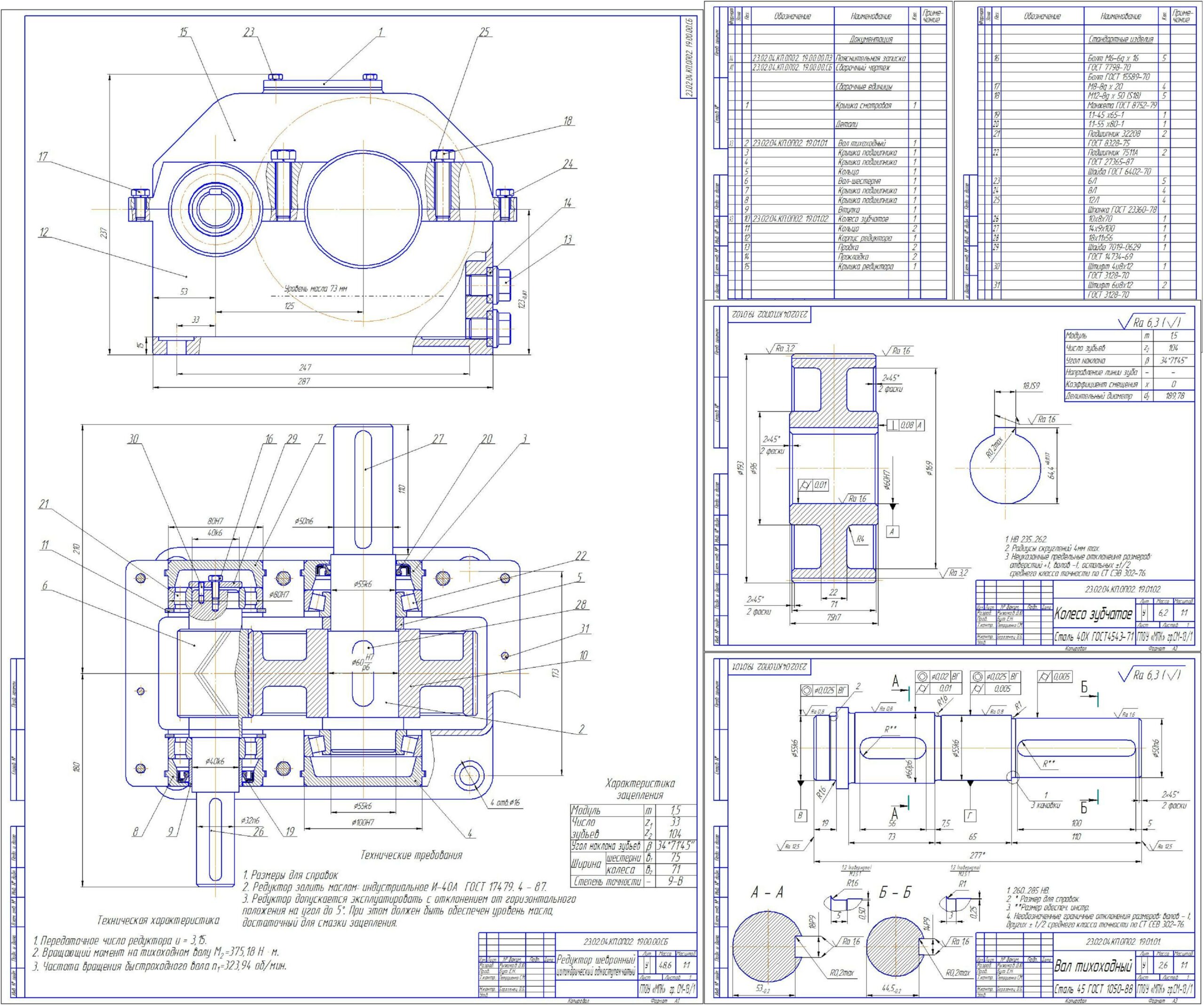

Состав: Цилиндрический шевронный одноступенчатый редуктор, цилиндрическое колесо, тихоходный вал, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проект цилиндричекого одноступенчатого редуктора

Cборочный.cdw
Вал.cdw
Зубчатое колесо.cdw
Спецификация.spw
Рыжиков ПЗ.doc
