Проектирование механического привода - Ресурс 4900 часов

Санкт-петербургский политехнический университет
Кафедра «Машиноведение и основы конструирования»
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему: «Проектирование механического привода»
Санкт-Петербург 2021

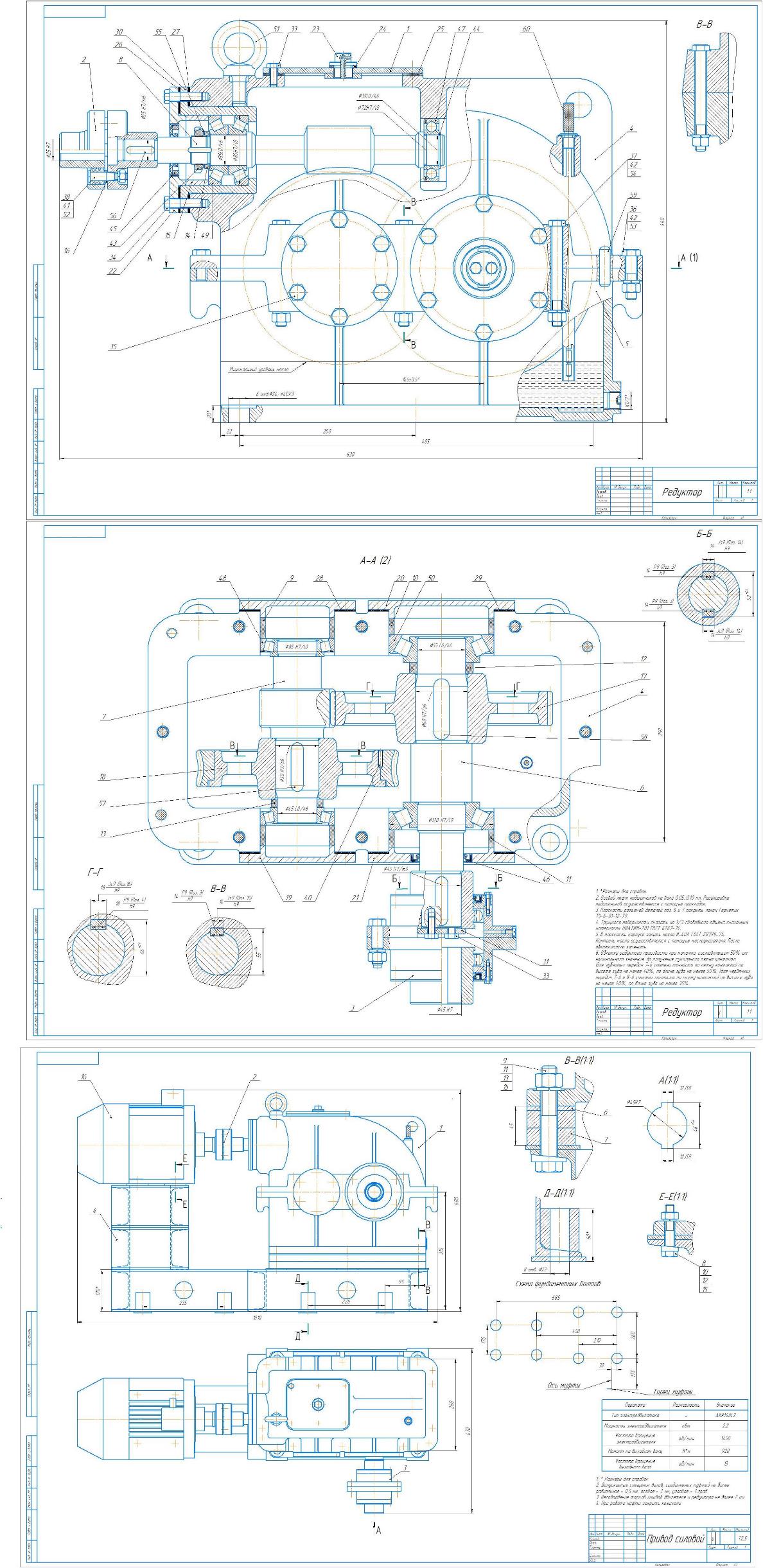

Редуктор, червячно-цилиндрический двухступенчатый, выполнен по развернутой кинематической схеме. Быстроходная ступень редуктора – раздвоенная. Выравнивание распределения нагрузки между полушевронами обеспечено плавающей конструкцией промежуточного вала. Для повышения несущей способности и плавности работы передач в них применены косозубые колеса.

Ресурс 4900 часов, момент на выходном валу 920 Нм, частота вращения выходного вала 13 об/мин.

В соответствии с ТЗ разработан электромеханический привод, который включает асинхронный электродвигатель АИР 160 L6, мощностью 2.2 кВт, клиноременную передачу с натяжным устройством, редуктор и сварную фундаментную раму.

Оглавление
Техническое задание
Введение
1. Энерго-кинематический расчет привода
1.1 Кинематическая схема привода
2. Проектирование передач
2.1 Зубчатая передача
2.1.1 Исходные данные для расчета зубчатой передачи
2.1.3 Результаты расчета
2.3 Выбор варианта конструкции редуктора
3. Проектирование валов
3.1 Проектный расчет валов
3.2 Проверочный расчет промежуточного вала
4. Проектирование подшипниковых узлов
4.1 Силовая схема редуктора
4.2 Реакции в опорах
4.3 Расчет подшипников
4.3.1 Условия расчета
4.3.2 Результаты расчета
5. Проверочный расчёт муфт
6. Проверочный расчет шпоночных соединения
7. Система смазывания
8. Тепловой расчет редуктора
Список использованной литературы
