КОМПАС 3D 18

Проектирование привода общего назначения (U=8)

Самарский Государственный Технический Университет
Кафедра "Механика"
Курсовой проект по дисциплине : «Детали машин»
На тему: «Проектирование привода общего назначения»
Самара 2015

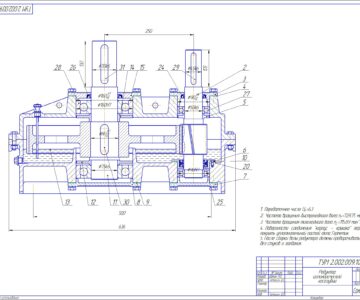

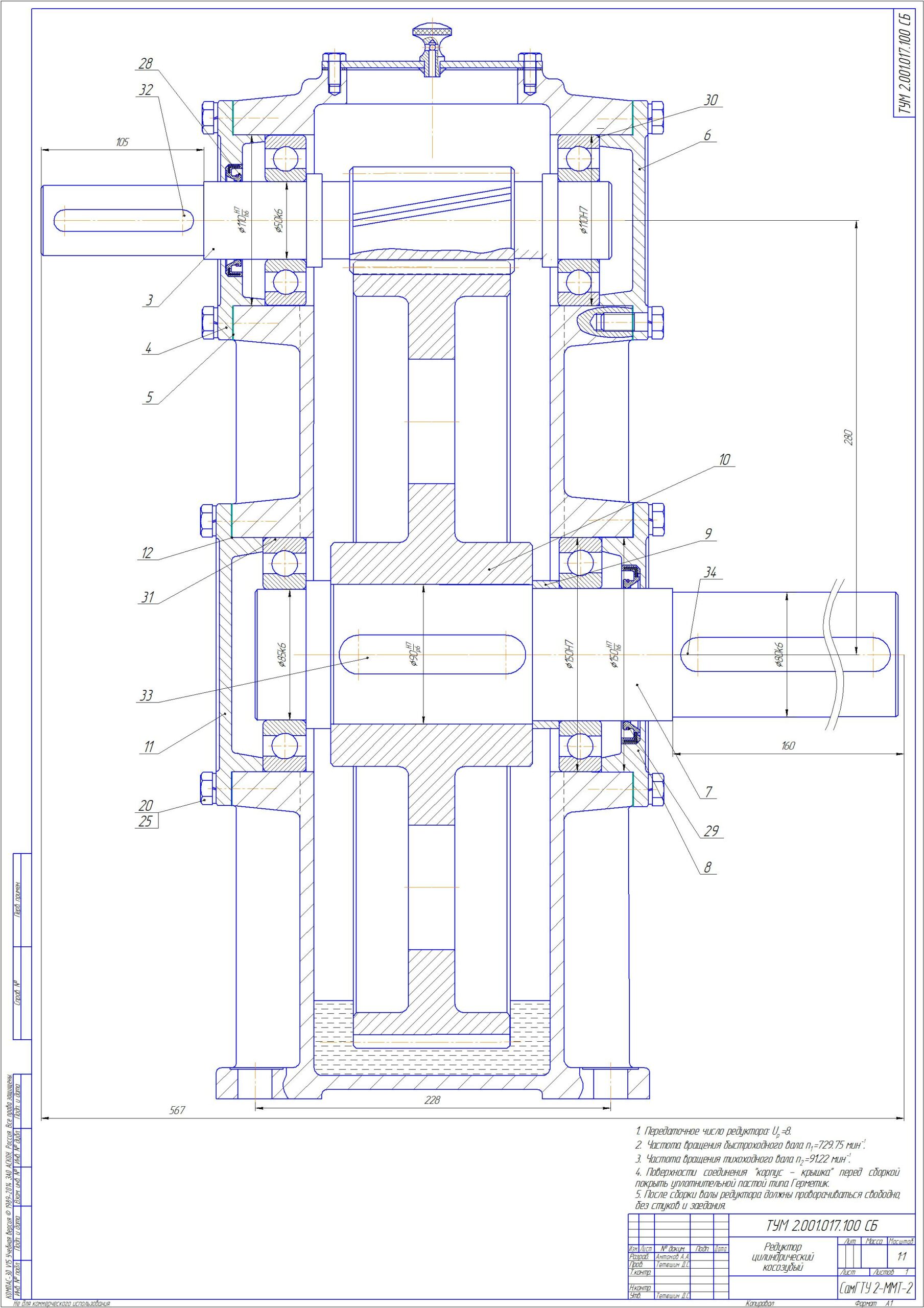

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу одноступенчатый цилиндрический косозубый редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 40 страниц пояснительной записки, содержащей 5 рисунков, 1 таблицу и 4 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Техническая характеристика редуктора:
1.Передаточное число редуктора: U =8.
2.Частота вращения быстроходного вала n =729.75 мин .
3.Частота вращения тихоходного вала п =91.22 мин .

Состав: Привод общего назначения (ВО), редуктор цилиндрический одноступенчатый (СБ), деталировка (вал, шестерня, колесо), спецификация на редуктор, ПЗ Язык документа
