Проектирование привода с одноступенчатым редуктором

Барановичский Государственный университет
Кафедра общенаучных дисциплин
курсовой проект по дисциплине "Детали машин и ПТМ"
На тему "Проектирование привода с одноступенчатым редуктором"
Барановичи 2014

Целью данного проекта является проектирование привода с одноступенчатым редуктором, который состоит как из простых стандартных деталей, так и из деталей, форма и размеры которых определяются на основе конструкторских, технологических, экономических и других нормативов.Можно отметить, что спроектированный редуктор обладает хорошими свойствами по всем показателям.
По результатам расчета на контактную выносливость действующие напряжения в зацеплении меньше допускаемых напряжений.
По результатам расчета по напряжениям изгиба действующие напряжения изгиба меньше допускаемых напряжений.
Расчет вала показал, что запас прочности больше допускаемого.
Необходимая динамическая грузоподъемность подшипников качения меньше паспортной.
При расчете был выбран электродвигатель, который удовлетворяет заданным требованиям.

Курсовая работа: 71 с., 6 рис., 8 табл., 5 источников, 2 прил.

Техническая характеристика:
Тип электродвигателя ГОСТ 19523-81......................................................4А100S4Y3
Мощность электродвигателя, кВт...............................................................3,0
Вращающий момент на входном валу, Н·м..............................................21,7
Частота вращения входного вала, мин ................................................1435
Вращающий момент на выходном валу, Н·м..........................................369,7
Частота вращения выходного вала, мин ...........................................70,7
Общее передаточное число..................................................................................20,297

Состав: Вал тихоходный, Рама, Крышка подшипника, Общий вид привода, Крышка редуктора, Сборочный чертеж, Колесо зубчатое цилиндрическое, Спецификация, Спецификация к ОВП, Спецификация к Раме, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода с одноступенчатым редуктором

ЧЕРЕТЕЖИ\ВАЛ ТИХОХОДНЫЙ.cdw
ЧЕРЕТЕЖИ\К ОВП.spw
ЧЕРЕТЕЖИ\К РАМЕ.spw
ЧЕРЕТЕЖИ\КОЛЕСО ЗУБЧАТОЕ КОНИЧЕСКОЕ.cdw
ЧЕРЕТЕЖИ\КРЫШКА ПОДШИПНИКА.cdw
ЧЕРЕТЕЖИ\КРЫШКА РЕДУКТОРА.cdw

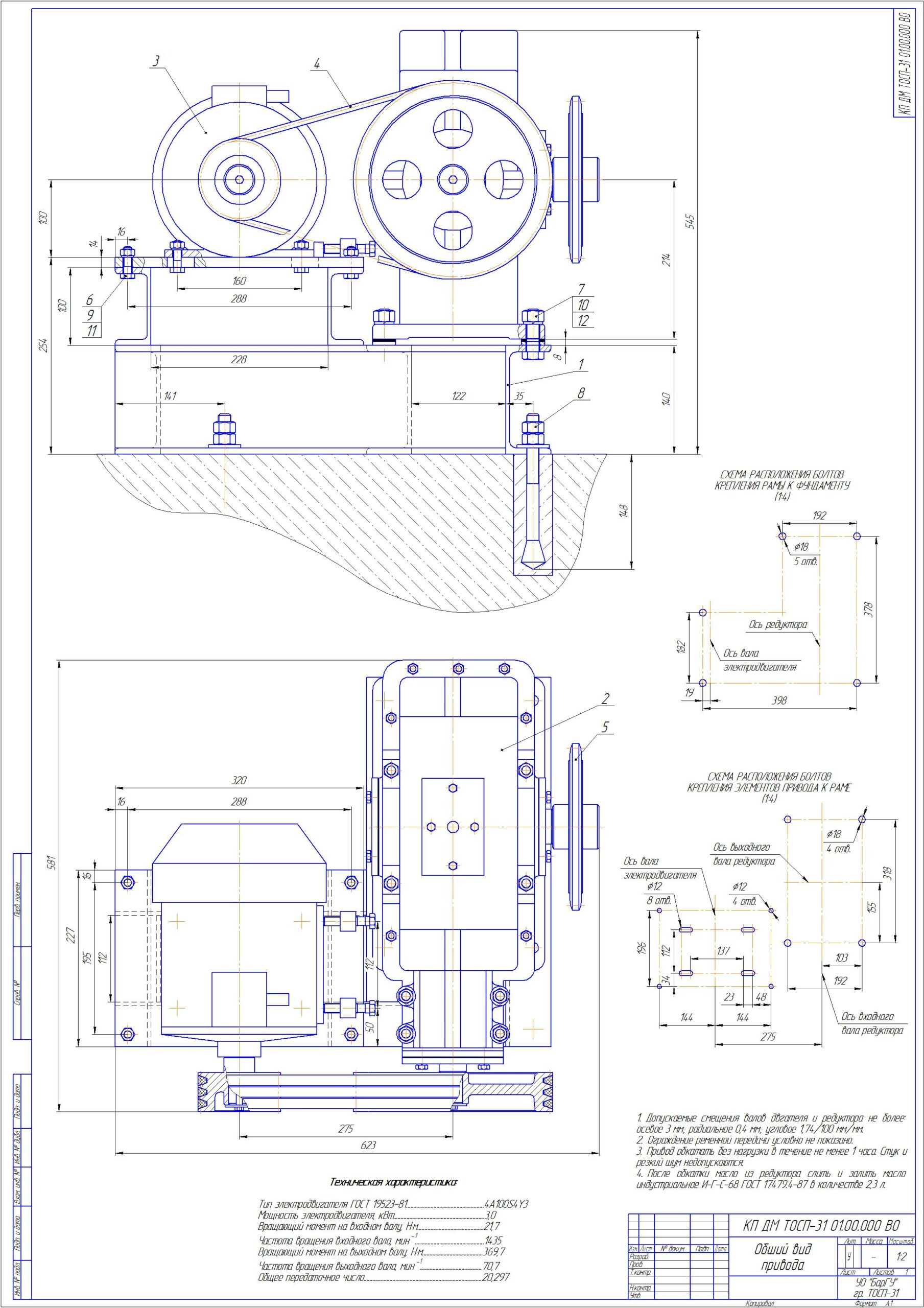

ЧЕРЕТЕЖИ\ОБЩИЙ ВИД ПРИВОДА.cdw
