Проектирование раздаточного редуктора передних крыльев самолета

Иркутский национальный исследовательский технический университет
Кафедра конструирования и стандартизации в машиностроении
Курсовой проект по дисциплине "Детали механизмов и машин"
На тему "Раздаточный редуктор передних крыльев самолета"
Иркутск, 2019

В качестве прототипа рекомендуется использовать редуктор самолета ТУ-144.
Исходные данные:
кинематическая схема редуктора;
Мощность на выходном валу Pвых= 1,3 кВт;
Частота вращения входного вала nвх= 400 об/мин;
Частота вращения выходного вала nвых= 150 об/мин;
Срок службы редуктора th= 5000 ч;
Угол наклона выходного вала γ=20°.

В данном курсовом проекте рассматривается кинематический и энергетический расчет двухступенчатого коническо-цилиндрического редуктора, расчет зубчатых передач с проверкой их на прочность. Подбираются конструкции валов, типы подшипников, способы установки подшипников на валах и их конструктивное исполнение. Описывается система смазки редуктора, которая уменьшает потери мощности на трение в зацеплении, снижает износ трущихся поверхностей.

Содержание
Введение
1 Кинематический и энергетический расчеты редуктора
2 Определение допускаемых напряжений зубчатых колес
3 Расчет конической неортогональной передачи
4 Расчет цилиндрической передачи с внешним зацеплением
5 Расчет валов и осей
6 Описание системы смазки и уплотнений
7 Особенности компоновки
Заключение
Список использованных источников

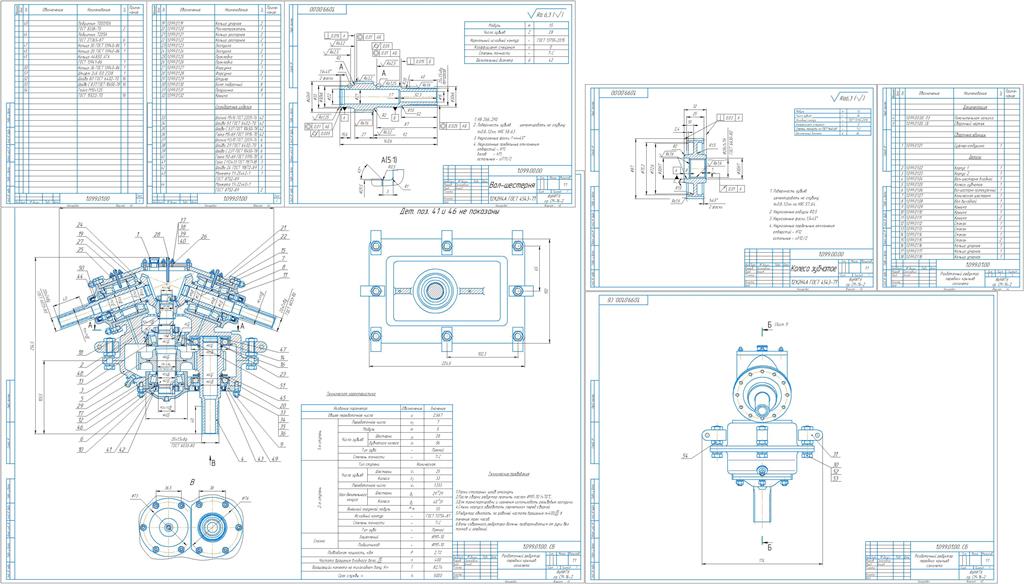

Состав: ПЗ (ворд, пдф), Редуктор (СБ1, СБ2), Деталировка (вал-шестерня, колесо зубчатое) , Спецификация Язык документа

Софт: КОМПАС-3D v18.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование раздаточного редуктора передних крыльев самолета

Компас/
Компас/Thumbs.db
Компас/Деталировка вал-шестерня.cdw
Компас/Деталировка колеса.cdw
Компас/Сборочный чертеж1.cdw
Компас/Сборочный чертеж2.cdw
Компас/Спецификация 1.cdw
Компас/Спецификация 2.cdw
Компас/Спецификация 3.cdw
ПЗ_Самоходкин.docx
ПЗ_Самоходкин.pdf
