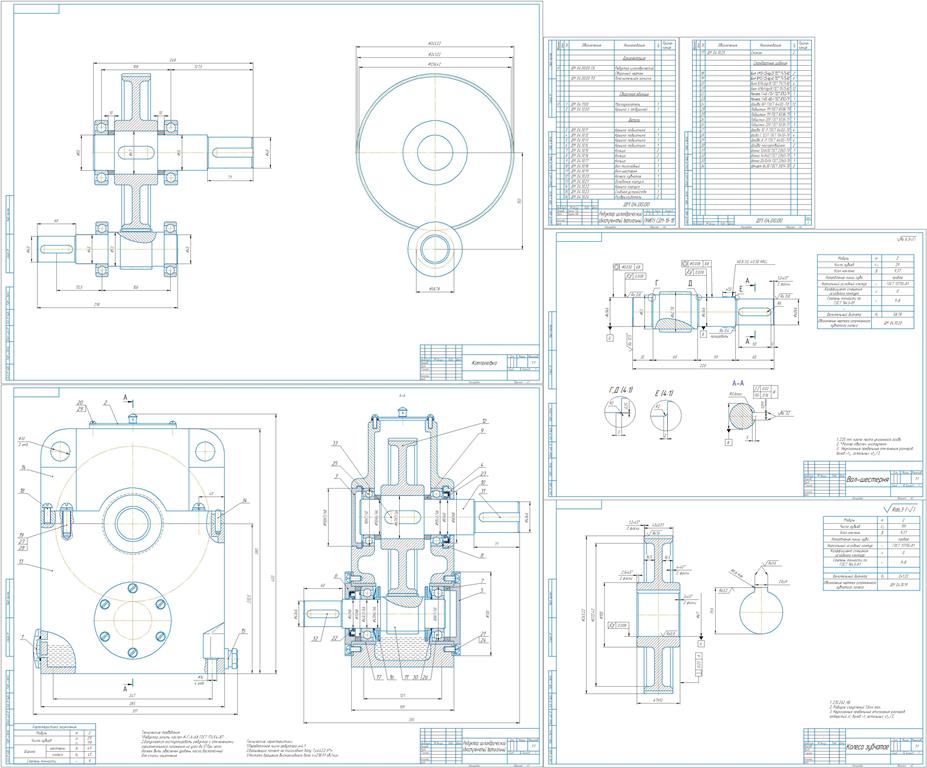

Проектирование редуктора привода галтовочного барабана для снятия заусенцев после штамповки

Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
"Пермский национальный исследовательский политехнический университет"
Аэрокосмический факультет
Кафедра механики композиционных материалов и конструкций

КУРСОВОЙ ПРОЕКТ
по дисциплине «Детали машин и основы конструирования»
На тему: «Проектирование редуктора привода галтовочного барабана для снятия заусенцев после штамповки»
Пермь, 2020

Исходные данные Вариант 4
Окружная сила на барабане Ft, кН 1,0
Окружная скорость на барабане v, кН 2,5
Диаметр барабана D, мм 800
Допустимое отклонение скорости барабана δ, % 5
Срок службы привода L, лет 5
1. Техническое задание…………………………………………………….....3
2. Кинематический и энергетический расчет привода…………………......4
3. Расчет редуктора…………………………………………………………...6
3.1 Проектный расчет ……………………..……………………………....8
3.2 Проверочный расчет..……………………...…………………………10
4. Расчет открытой передачи………………………………………………..14
4.1 Проектный расчет…………………………………………………….14
4.2 Проверочный расчет………………………………………………….16
5. Определение размеров ступеней валов………………………………….17
6. Проверочный расчет шпонок…………………………………………….20
7. Построение эпюр валов редуктора………………………………………20
7.1 Эпюры быстроходного вала………………………………………….20
7.1.1 Проверочный расчет подшипников…………………………...26
7.2 Эпюры тихоходного вала…………………………………………….27
7.2.1 Проверочный расчет подшипников…………………………...32
8. Выбор муфты……………………………………………………………...34
9. Выбор смазки……………………………………………………………...34
10. Заключение ……………………………………………………………….35
Список литературы……………………………………………………….36
