Привод галтовочного барабана для снятия заусенцев после штамповки

0
2
32
0
0

Министерство образования и науки Украины
Севастопольский национальный технический университет
Кафедра технической механики и машиноведения
Тема: Расчет привода галтовочного барабана для снятия заусенцев после штамповки
Севастополь 2009

3. Исходные данные для выполнения работы
Тип редуктора: цилиндрический
Окружная сила на барабане F = 1,0 (кН)
Окружная скорость на барабане v =2,0 (м/с)
Диаметр барабана: Dб = 600 (мм)
Допускаемое отклонение скорости барабана: δ=5%
Срок службы h = 4 (года)

Техническое задание
Введение
Энергокинематический расчет привода
1.1 Подбор электродвигателя
1.2 Уточнение передаточных чисел привода
1.3 Определение вращающих моментов на валах привода
Проектные и проверочные расчеты передач редуктора
2.1 Выбор материала цилиндрической шестерни и колеса
2.2 Проектный и проверочный расчет на контактную выносливость
2.3 Проверочный расчет на выносливость при изгибе зубьев
2.3 Коэффициент запаса прочности
2.4 Расчет геометрических параметров зубчатых колес и усилий, действующих в зацеплении
2.5 Расчет валов
2.6 Проектный и проверочный расчет соединения колеса с валом
Расчет клиноременной передачи
Подбор и проверочный расчет муфты
Список использованных источников
Приложения



Автор
user-3041075
Дата
07.09.2024
Язык
Русский
Состав

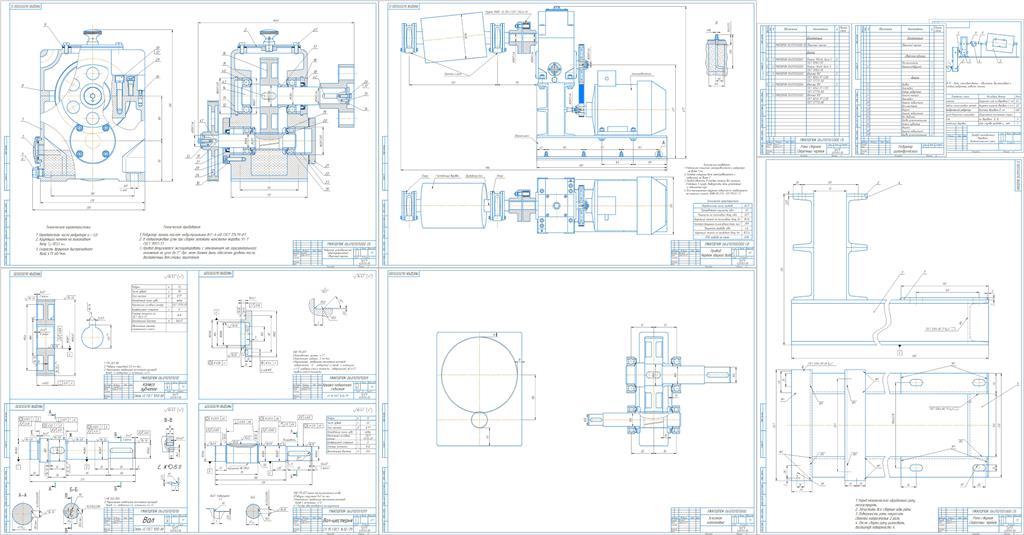

Пояснительная записка (мой курсач) Чертежи - Привод, Редуктор, Деталировка, Спецификации
Софт
КОМПАС-3D 20 Как открыть?
Содержимое архива
  • Вал.cdw
  • деталировка_.cdw
  • Кинематическая схема 7.cdw
  • Колесо.cdw
  • Компановка.cdw
  • МОЙ КУРСАЧ!!!.docx
  • ПРИВОД.cdw
  • Рама.cdw
  • Редуктор.cdw
  • спецификация рама.cdw
  • Спецификация редуктор вертикальный 100.spw
  • спецификация.cdw
  • Схема нагружения.cdw
