Проектирование редуктора вертикального двухступенчатого uобщ=36,79

РГУ нефти и газа имени И. М. Губкина, Кафедра технической механики, дисциплина детали машин и основы конструирования, тема Проектирование механического привода нефтегазового оборудования, 2025

Исходные данные
Крутящий момент на валу ведомого привода, 15 кН*м
Частота вращения ведомого привода, 80 мин^-1
Срок службы привода, 14 тыс. час.

Содержание
Кинематический расчет привода 10
1. Выбор электродвигателя 10
2. Определение передаточных числе всех передач привода 11
3. Определение кинематических и силовых параметров 11
4. Результаты расчета 12
Расчет ременной передачи 13
1. Выбор сечения ремня по передаваемой мощности P1 и частоте вращения ведущего шкива n1: 13
Кинематический расчет привода 14
1. Выбор электродвигателя 14
2. Определение передаточных чисел всех передач привода 14
3. Определение кинематических и силовых параметров 15
4. Результаты расчета 16
Расчет цепной передачи 17
1. Определение числа зубьев ведущей и ведомой звездочек 17
2. Определение шага цепи t 17
3. Определение расчетной мощности выбранной цепи 19
4. Определение предварительного межосевого расстояния 19
5. Число звеньев цепи 19
6. Определение фактического межосевого расстояния 19
7. Определение диаметров звездочек 20
8. Определение усилий в передаче: 20
9. Проверочный расчет по давлению в шарнире цепи: 20
Расчет первой ступени (внутренней прямозубой цилиндрической передачи) 21
1. Выбор материалов 21
2. Определение допускаемых напряжений 21
3. Проектный расчет передачи из условия контактной прочности. 25
4. Определение параметров зацепления и размеров колес цилиндрической передачи 26
5. Силы в цилиндрическом зацеплении 27
6. Проверочные расчеты передач 28
7. Определение параметров зацепления и размеров колес цилиндрической передачи 30
8. Силы в цилиндрическом зацеплении 31
9. Проверочные расчеты передач 32
Расчет второй ступени (внешней цилиндрической косозубой зубчатой передачи редуктора) 37
1. Выбор материалов 37
2. Определение допускаемых напряжений 37
3. Проектный расчет передачи из условия контактной прочности. 41
4. Определение параметров зацепления и размеров колес цилиндрической передачи 42
5. Силы в цилиндрическом зацеплении 43
6. Проверочные расчеты передач 44
7. Определение параметров зацепления и размеров колес цилиндрической передачи 46
8. Силы в цилиндрическом зацеплении 47
9. Проверочные расчеты передач 48
Эскизная компоновка редуктора 53
1. Ширина фланцев крышки и корпуса редуктора 54
2. Диаметры валов 55
3. Выбор подшипников 56
4. Диаметр и длина ступицы колеса 57
5. Толщина фланцев корпуса и крышки 58
6. Выбор манжет 58

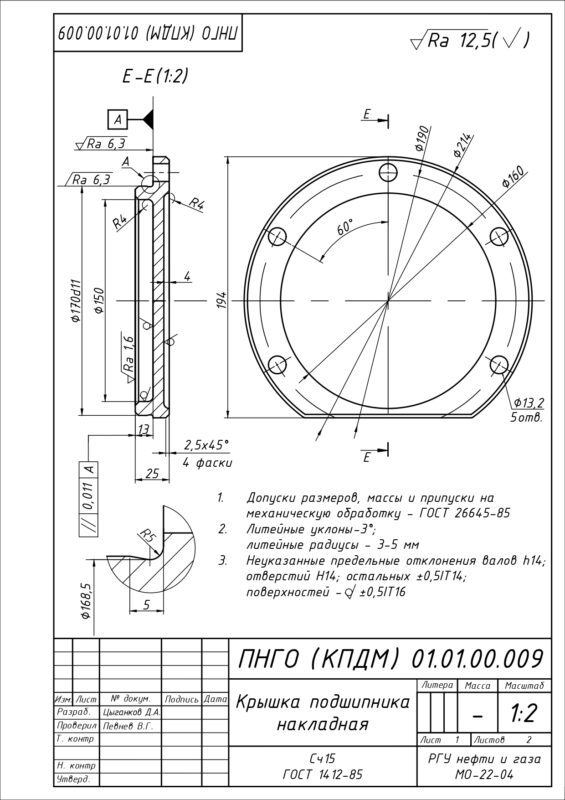

7. Выбор крышек подшипниковых узлов 58
8. Расчет вылета валов 59
9. Расчет уровня масла 59
Расчет валов редуктора 60

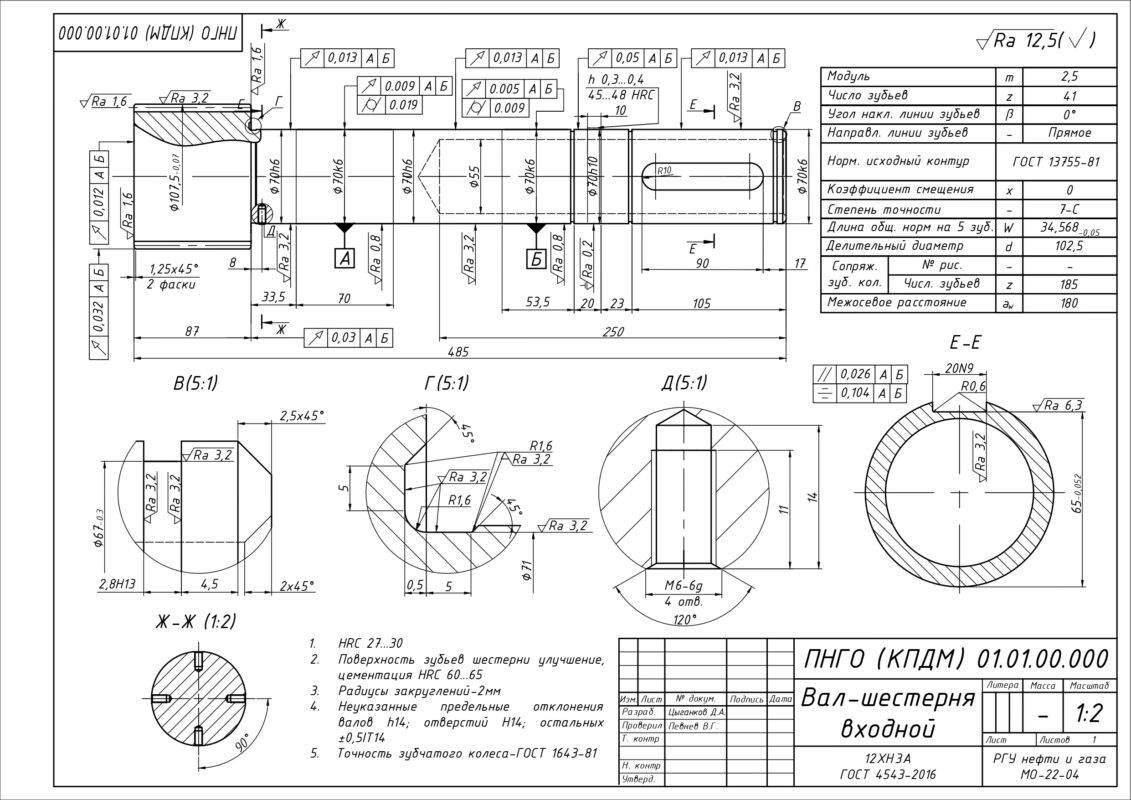

Быстроходный вал 60
Проверка работоспособности подшипников качения 97
1. Быстроходный вал: 97
2. Промежуточный вал: 105
3. Тихоходный вал: 108
4. Результат выбора подшипников 110
Расчет шпоночных и шлицевых соединений 111
1. Быстроходный вал: 111
2. Промежуточный вал: 111
3. Тихоходный вал: 113
Расчет и подбор муфт 116

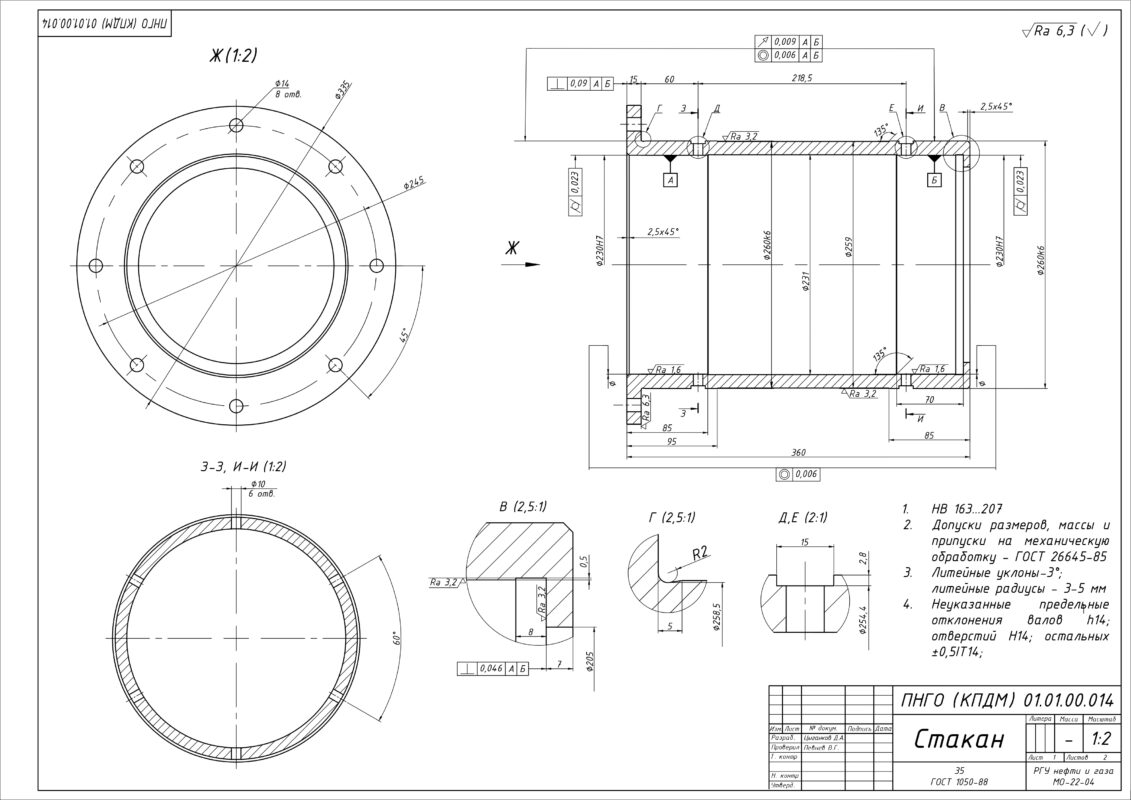

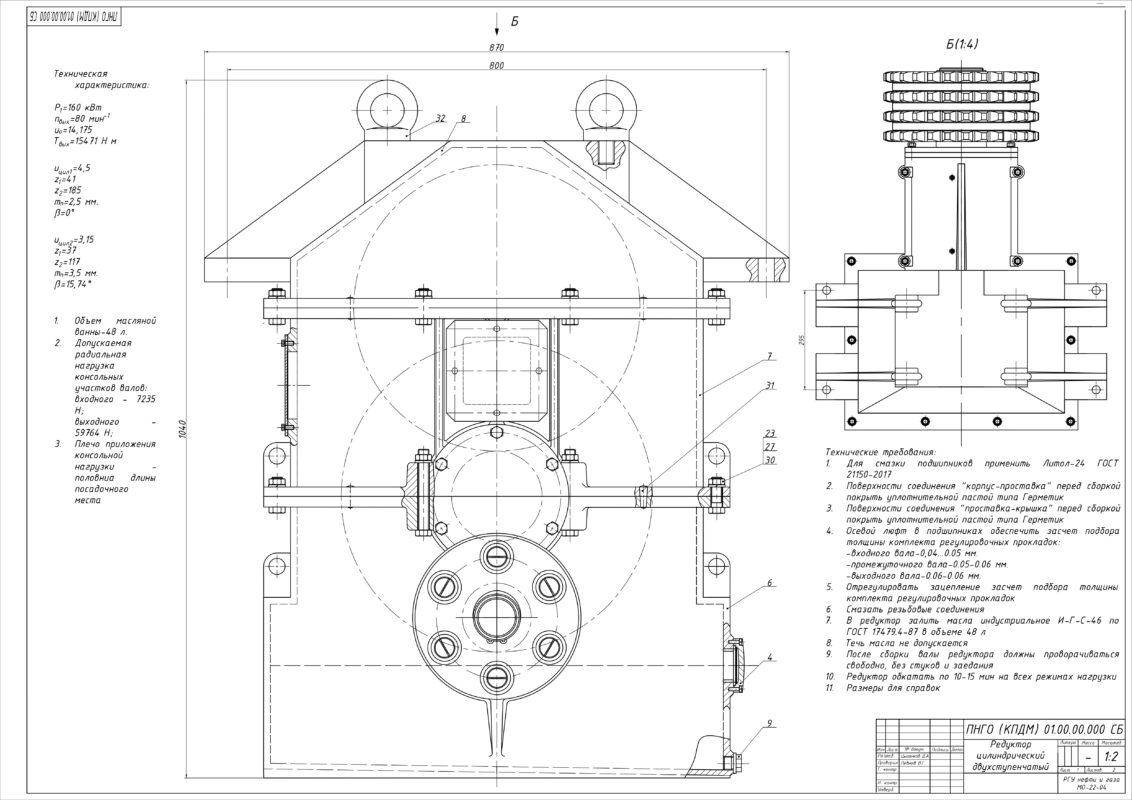

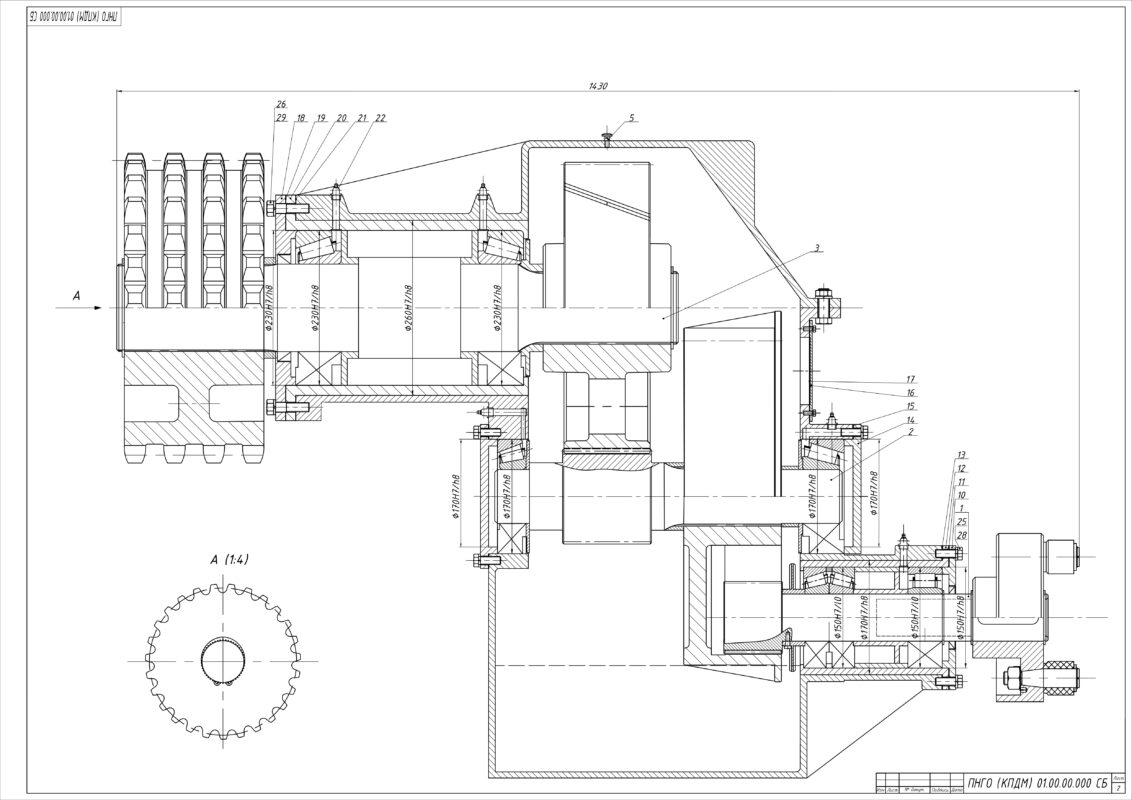

Сборочный чертеж 118
Быстроходный вал 118
Заключение 127
Список литературы 128
Приложение 129

Технические характеристики
P1=160 кВт
nвых=80 мин-1
uо=14,175
Твых=15471 Н м

uцил1=4,5
z1=41
z2=185
mn=2,5 мм.
β=0°

uцил2=3,15
z1=37
z2=117
mn=3,5 мм.
β=15,74°

1. Объем масляной ванны-48 л.
2. Допускаемая радиальная нагрузка консольных участков валов:
входного - 7235 Н;
выходного - 59764 Н;

РЕФЕРАТ
Курсовой проект содержит:
127 страниц РПЗ, 2 листа сборочного чертежа (эскизная компоновка формата А1 - 2 листа), 3 листа рабочих чертежей.
Ключевые слова: ПРИВОД, ЭЛЕКТРОДВИГАТЕЛЬ, РЕДУКТОР, РАСЧЕТ КИНЕМАТИЧЕСКИЙ, ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ, ПЕРЕДАЧА РЕМЕННАЯ, ПЕРЕДАЧА ЦЕПНАЯ, РАСЧЕТ ПРОЕКТИРОВОЧНЫЙ, РАСЧЕТ ПРОВЕРОЧНЫЙ, ВАЛ, КОЛЕСО ЗУБЧАТОЕ, КОРПУС РЕДУКТОРА, ПОДШИПНИК, ШПОНКА, ШЛИЦ.
Целью проекта является разработка привода нефтегазового оборудования. В ходе работы над проектом необходимо выбрать электродвигатель, провести кинематический и силовой расчет привода, расчет механических передач, валов редуктора, определены конструктивные размеры зубчатых колес и корпуса, выбрать и проверить на долговечность подшипники, определить коэффициент запаса прочности валов, проверить прочность шпоночных и шлицевых соединений, выбрать смазку передач редуктора и подшипников, проработать вопросы сборки и регулировки редуктора.
Объекты исследования: электродвигатель, цепная передача, втулочно-пальцевая и двухступенчатый цилиндрический редуктор, и его составные части, а именно быстроходный вал, промежуточный вал, тихоходный вал, подшипники качения, шлицевое соединения.
Методы исследования: аналитический, графический, силовой анализ.
Задачи: подбор электродвигателя, расчёт редуктора, клиноремённой и цепной передачи, а также их проверка, подбор втулочно-пальцевой муфты.
