Проектирование двухступенчатого редуктора U=24.783

Уфимский государственный авиационный институт
кафедра Авиационных двигателей
Курсовой проект по дисциплине: «Агрегаты и механизмы авиационных двигателей и летательных аппаратов»
На тему: «Проектирование двухступенчатого редуктора»
Уфа 2022

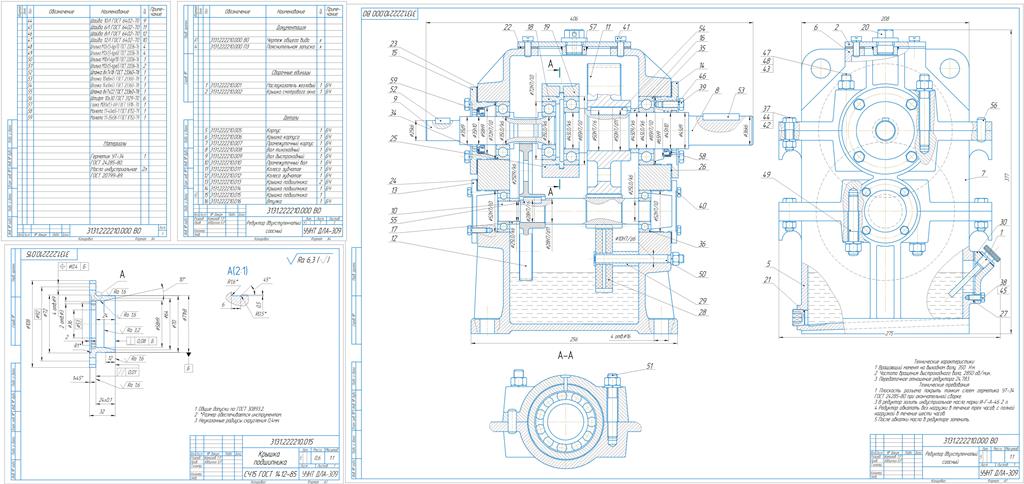

Проектирование двухступенчатого соосного редуктора с верхним расположением ведущего вала. Разработка чертежа редуктора общего вида в двух проекциях, деталировка крышки подшипника, оформление спецификации, пояснительной записки.
Технические условия:
-Вращающий момент на выходном конце тихоходного вала редуктора Тт= 350 Н*м;
-Частота вращения тихоходного вала редуктора nт= 115 мин:-1;
-Длительность работы под нагрузкой Lh= 6000 ч;
-Концевые участки валов цилиндрические;
-Крышки подшипниковых узлов накладные;
-Тип корпуса произвольный;
-Сливные отверстия на боковой стенке;
-Указатель уровня масла жезловый;
-Пробка сливная с конической резьбой;
-Отдушина пробка;

СОДЕРЖАНИЕ
1 Исходные данные 5
2 Определение основных кинематических и энергетических параметров редуктора 7
2.1 Выбор электродвигателя 7
2.2 Определение передаточного числа редуктора и разбивка его между ступенями редуктора 8
2.3 Определение частот вращения зубчатых колес и моментов на валах редуктора 9
3 Расчет зубчатых колес 11
3.1 Выбор материала и способов упрочнения зубьев колес 11
3.2 Допускаемые контактные напряжения 11
3.3 Допускаемые изгибные напряжения 14
3.4 Проектировочный расчет тихоходной передачи 15
3.4.1 Определение межосевого расстояния 15
3.4.2 Назначение модуля передачи 16
3.4.3 Определение числа зубьев шестерни и колеса 17
3.4.4 Уточнение передаточного числа 17
3.4.5 Определение основных геометрических размеров шестерни и колеса 18
3.4.6 Определение сил в зацеплении 19
3.5 Проверка зубьев тихоходной передачи на выносливость по контактным напряжениям 20
3.6 Проверка зубьев колес тихоходной передачи по напряжениям изгиба 21
3.7 Проектировочный расчет быстроходной передачи 22
3.7.1 Определение межосевого расстояния 22
3.7.2 Назначение модуля быстроходной передачи 23
3.7.3 Определение чисел зубьев быстроходной передачи 23
3.7.4 Уточнение передаточного числа 24
3.7.5 Определение основных геометрических размеров шестерни и колеса 24
3.7.6 Определение сил в зацеплении 25
4 Разработка эскизного проекта 26
4.1 Диаметры валов и выбор подшипников 26
4.2 Соединения вал-ступица 28
4.3 Конструкция элементов зубчатых колес 31
4.4 Смазывание, смазочные устройства и уплотнения 33
4.5 Компоновка редуктора. Конструирование корпуса 34
5 Проверочный расчет промежуточного вала 36
5.1 Исходные данные, выбор расчетной схемы вала 36
5.2 Определение опорных реакций, изгибающий и крутящих моментов 37
5.3 Проверка вала на статическую прочность 40
5.3.1 Сечение 1-1 40
5.3.2 Сечение 2-2 41
6 Расчет подшипников на долговечность 43
7 Описание конструкции 45
Список литературы 47
