Расчет привода ленточного конвейера

Московский Государственный Текстильный Университет им. А.Н.Косыгина
Кафедра деталей машин и ПТУ
Курсовой проект по "Деталям машин"
На тему"Расчет привода ленточного конвейера"
Москва 2010

Настоящая работа посвящена проектированию привода ленточного конвейера общемашиностроительного применения, который может быть использован для механизации транспортных и складских работ на предприятиях текстильной промышленности.
Разработанный согласно заданию на проект привод конвейера включает в себя:
–электродвигатель, преобразующий электрическую энергию в механическую
энергию вращения своего вала;
–муфту, соединяющую вал двигателя с быстроходным валом редуктора и
передающую движение с вала на вал практически без изменения его
параметров;
–цилиндрически-конический редуктор, передающий движение от
быстроходного вала через промежуточный на тихоходный вал с
уменьшением частоты вращения и увеличением вращающего момента при
переходе с вала на вал;
– муфту, соединяющую тихоходный вал редуктора с выходным валом
привода и передающую движение с вала на вал практически без изменения
его параметров;
–вал выходной с тяговым барабаном
– исполнительное звено привода, передающее движение тяговой ленте конвейера.
Структурно пояснительная записка состоит из ведения, основных разделов, посвященных вопросам расчета и конструирования различных узлов и деталей привода, и заключения. Приложения включают в себя спецификации к чертежу общего вида привода и к сборочным чертежам его основных узлов.
Проект содержит 3 листа формата А1 и пояснительную записку 52 страницы.
ТХ:
Скорость ленты конвеера V = 0,6 м/с
Частота вращения приводного вала 45,84 об/мин
Общее передаточное число привода 20,1
Электродвигатель 1,1 кВт 920 об/мин

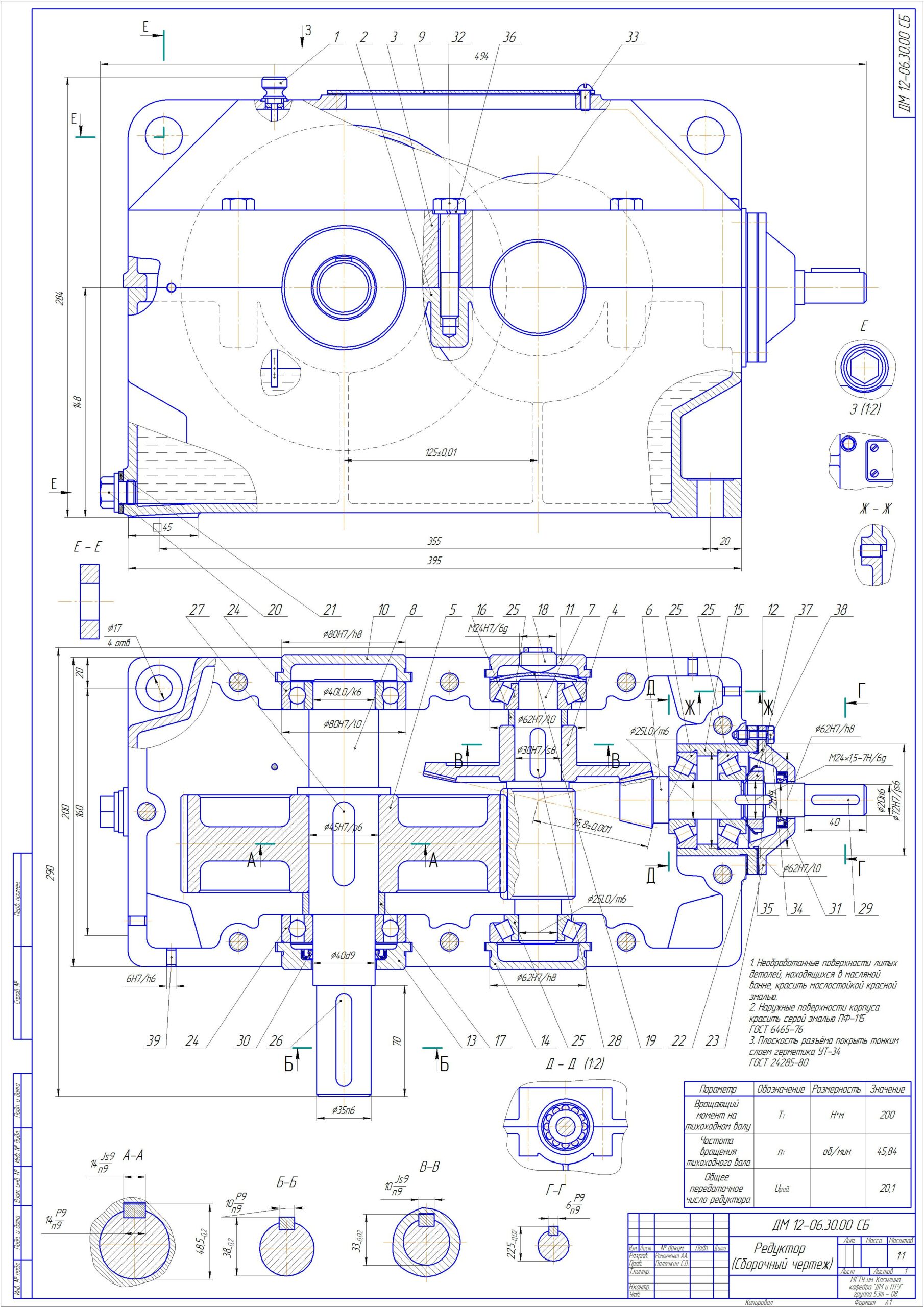

Состав: Редуктор (СБ), Деталировка (Колесо зубчатое, Вал-Шестерня, Вал, Стакан, Крышка), Привод ленточного транспортера (Чертеж общего вида), ПЗ (спецификации в ней) Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчет привода ленточного конвейера

Чертеж 1.cdw
Чертёж 2.frw
Чертёж 3.cdw
Пояснительная записка.doc
