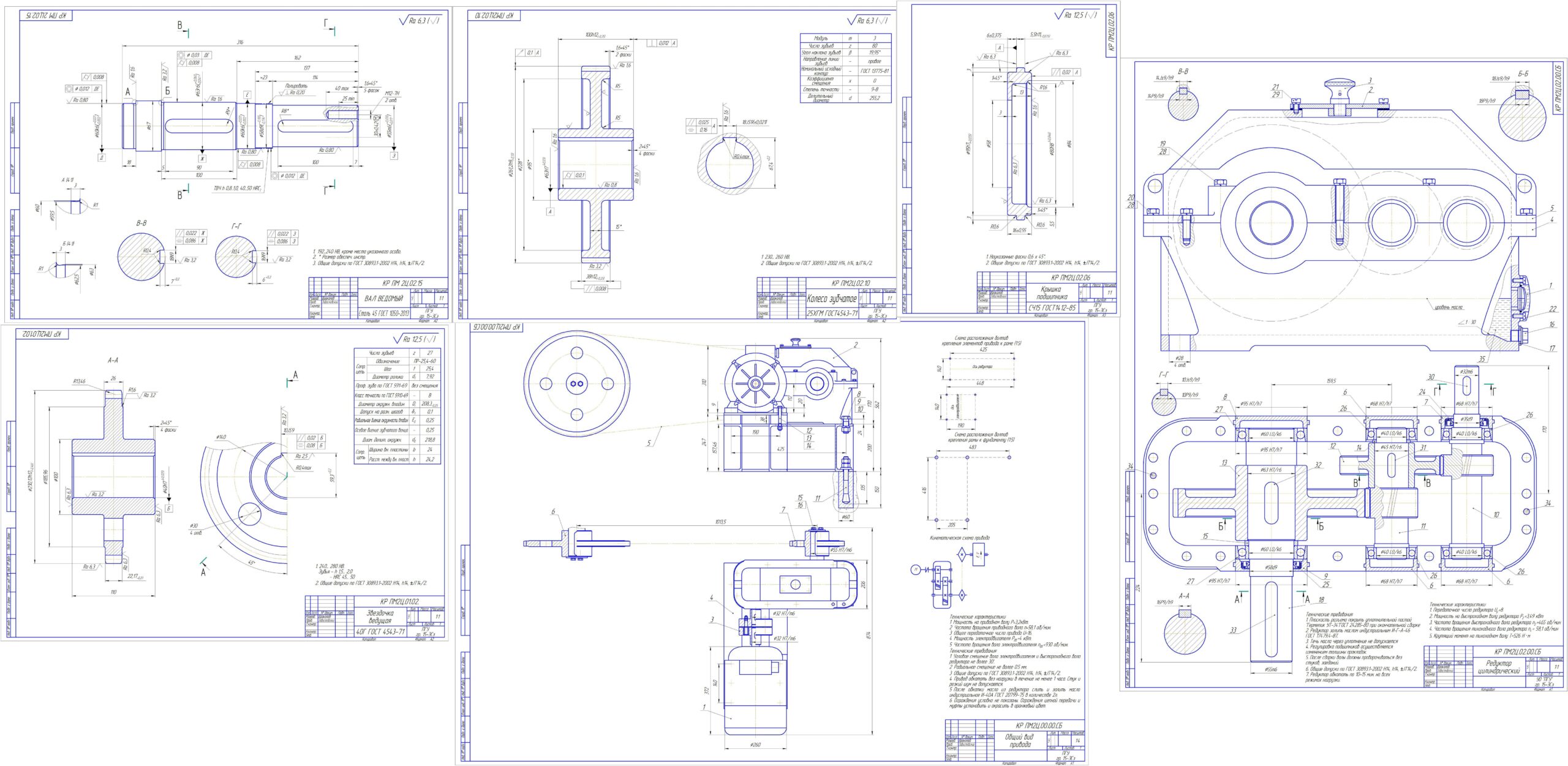

Расчет валопровода механического привода u=15,5. Привод дробилки. Редуктор двухступенчатый цилиндрический типа Ц2У.

Полоцкий государственный университет. Кафедра прикладной механики и графики. Курсовой проект по дисциплине "Прикладная механика" на тему "Расчет валопровода механического привода". Новополоцк 2017.

Задачей курсовой работы является расчет быстроходного валопровода механического привода, который обеспечивает необходимую мощность и частоту вращения приводного вала рабочей машины.
Исходные данные для проектирования:
• электродвигатель;
• редуктор:двухступенчатый цилиндрический типа Ц2У;
• передача:цепная роликовая;
• муфта: упругая втулочно-пальцевая;
• рабочая машина - дробилка;
• мощность на приводном валу Рпр= 3,2 кВт;
• частота вращения приводного вала nпр = 60 об ⁄ мин;
• долговечность работы привода Lh= 18000 часов;
• характер работы рабочей машины – нереверсивный;
• погрешность частоты вращения вала рабочей машины - Δn≤5%;
• опоры валов – подшипники качения.
СОДЕРЖАНИЕ
Введение
1. Кинематический расчет
1.1 Кинематическая схема
1.2. Вычисление КПД
1.3 Определение потребной мощности электродвигателя
1.4 Выбор электродвигателя
1.5 Определение передаточного числа
1.6. Определение параметров ступеней передач
1.7 Выбор типового редуктора
2. Расчет открытой передачи
3. Проверочный расчет передач и валов типового редуктора
3.1. Проектный расчет быстроходной ступени редуктора
3.2. Проектный расчет тихоходной ступени редуктора
3.3 Разработка конструкции тихоходного вала привода
4.Подбор подшипников качения
5. Подбор муфты
6.Расчет шпоночных соединений
6.1 Шпонка под ведомую звездочку
6.2 Шпонка под колесо на промужеточном валу
6.3 Шпонка под колесо на выходном валу
6.4 Шпонка под муфту на выходном валу
7.Технический расчет и конструирование рамы
8.Смазка
Заключение
Литература
