Редуктор двухступенчатый соосный U=3.0.

За основу взят

Чертежи

3D Модель Двухступенчатый соосный цилиндрический редуктор Перейти

". Изменено межосевое расстояние, изменены валы, изменено передаточное число и сами передачи. Все это повлекло за собой изменения корпусных деталей, используемых стандартных изделий, валов и др.
Редуктор двухступенчатый соосный с косозубой и цилиндрической прямозубой передачами.
Передаточное число U=3.0.
Межосевое расстояние - 230мм.

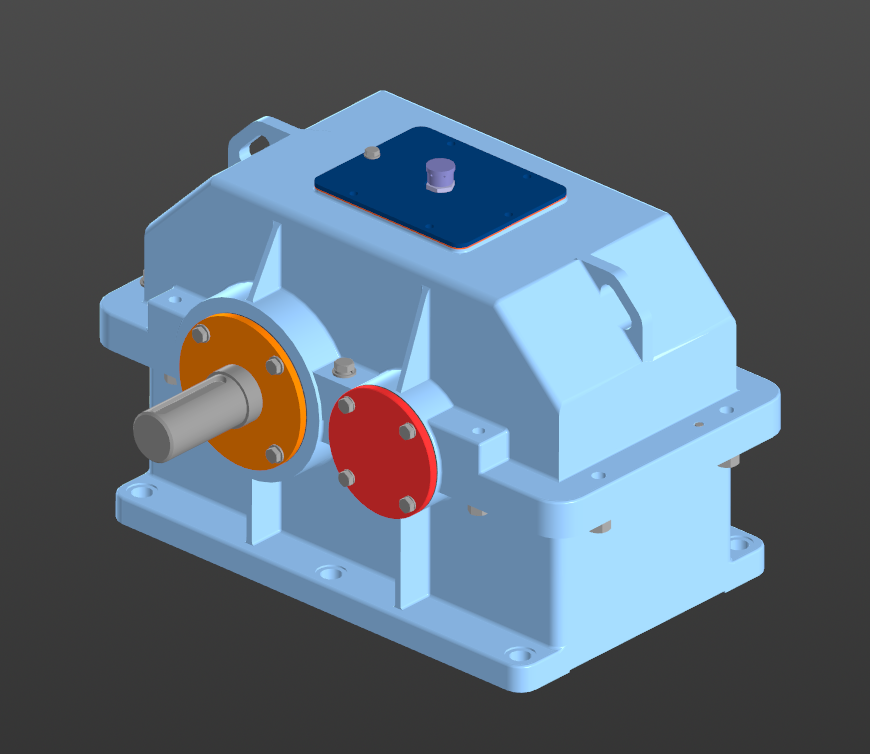

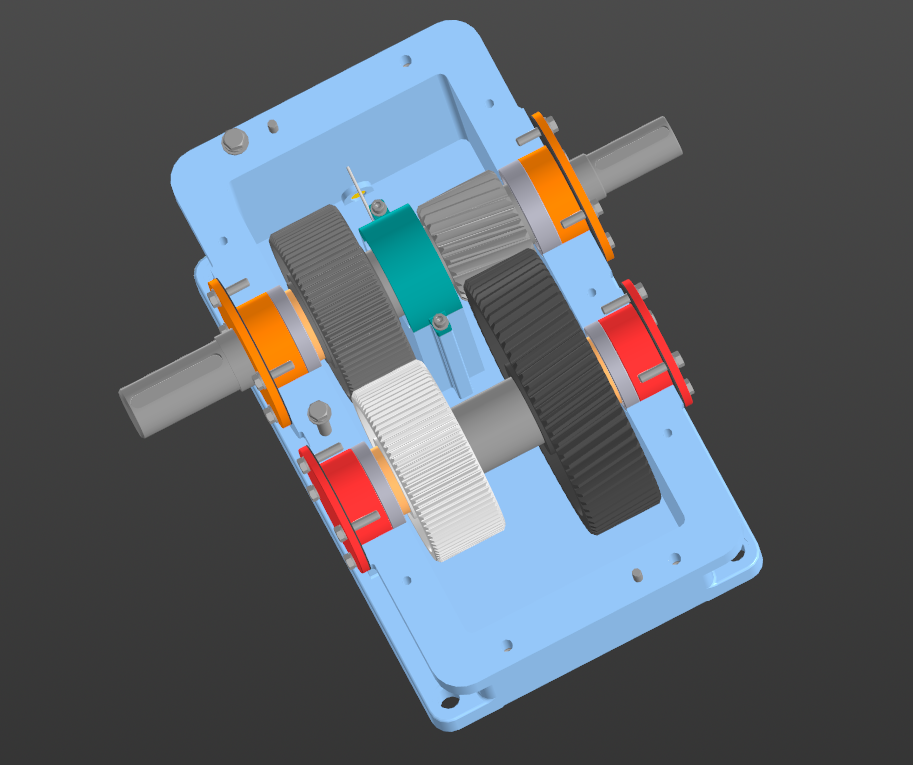

3D Модели 3Д. Редуктор. двухступенчатый

Автор

user-0187896

Дата

30.08.2026

Язык

Русский

Состав

МИФТ 0.000000.00 ВО — Редуктор двухступенчатый соосный (чертёж общего вида) МИФТ 0.000000.01 — Корпус редуктора МИФТ 0.000000.02 — Крышка корпуса МИФТ 0.000000.03 — Крышка вала промежуточного глухая МИФТ 0.000000.04 — Крышка вала быстроходного МИФТ 0.000000.05 — Крышка вала тихоходного МИФТ 0.000000.06 — Прокладка крышки вала большая МИФТ 0.000000.07 — Прокладка крышки вала промежуточного МИФТ 0.000000.08 — Прокладка крышки люка МИФТ 0.000000.09 — Пробка сливная МИФТ 0.000000.10 — Вал быстроходный МИФТ 0.000000.11 — Вал промежуточный МИФТ 0.000000.12 — Вал тихоходный МИФТ 0.000000.13 — Колесо промежуточное МИФТ 0.000000.14 — Шестерня промежуточная МИФТ 0.000000.15 — Колесо тихоходное МИФТ 0.000000.16 — Втулка корпусная подшипника вала тихоходного МИФТ 0.000000.17 — Крышка подшипников МИФТ 0.000000.18 — Втулка упорная МИФТ 0.000000.19 — Шпонка 22 x 14 x 95 ГОСТ 23360-78 МИФТ 0.000010.00 СБ — Крышка люка (сборочная единица) МИФТ 0.000020.00 СБ — Маслоуказатель (сборочная единица)
