Редуктор Коническо-целиндрический

807

НИ МГУ Н.П. Огарева
Кафедра Машиностроения
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода для ленточного конвейера"
Саранск 2014

Исходные данные: полезная сила на ленте конвейера Fл = 8,55 кН; скорость ленты vл = 1,3 м/с; диаметр приводного барабана Dб = 400 мм. Редуктор нереверсивный, предназначен для длительной эксплуатации; работа односменная; валы установлены на подшипниках качения.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 7
1 Выбор электродвигателя и расчет кинематических параметров 9
2 Выбор материала. Назначение допускаемых напряжений 14
3 Расчет конической передачи 18
4 Расчет цилиндрической передачи 25
5 Предварительный расчет валов 34
6 Расчет конструктивных параметров корпуса редуктора 37
7 Проверка долговечности подшипников 39
8 Проверка прочности шпоночных соединений 46
9 Уточненный расчет валов 47
10 Выбор сорта масла 51
11 Выбор муфты 52
ЗАКЛЮЧЕНИЕ 54
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 55

двухступенчатый Конвейер Конический Ленточный привод Редуктор цилиндрический

Автор

Александр Павлов

Дата

03.12.2017

Язык

Русский

Состав

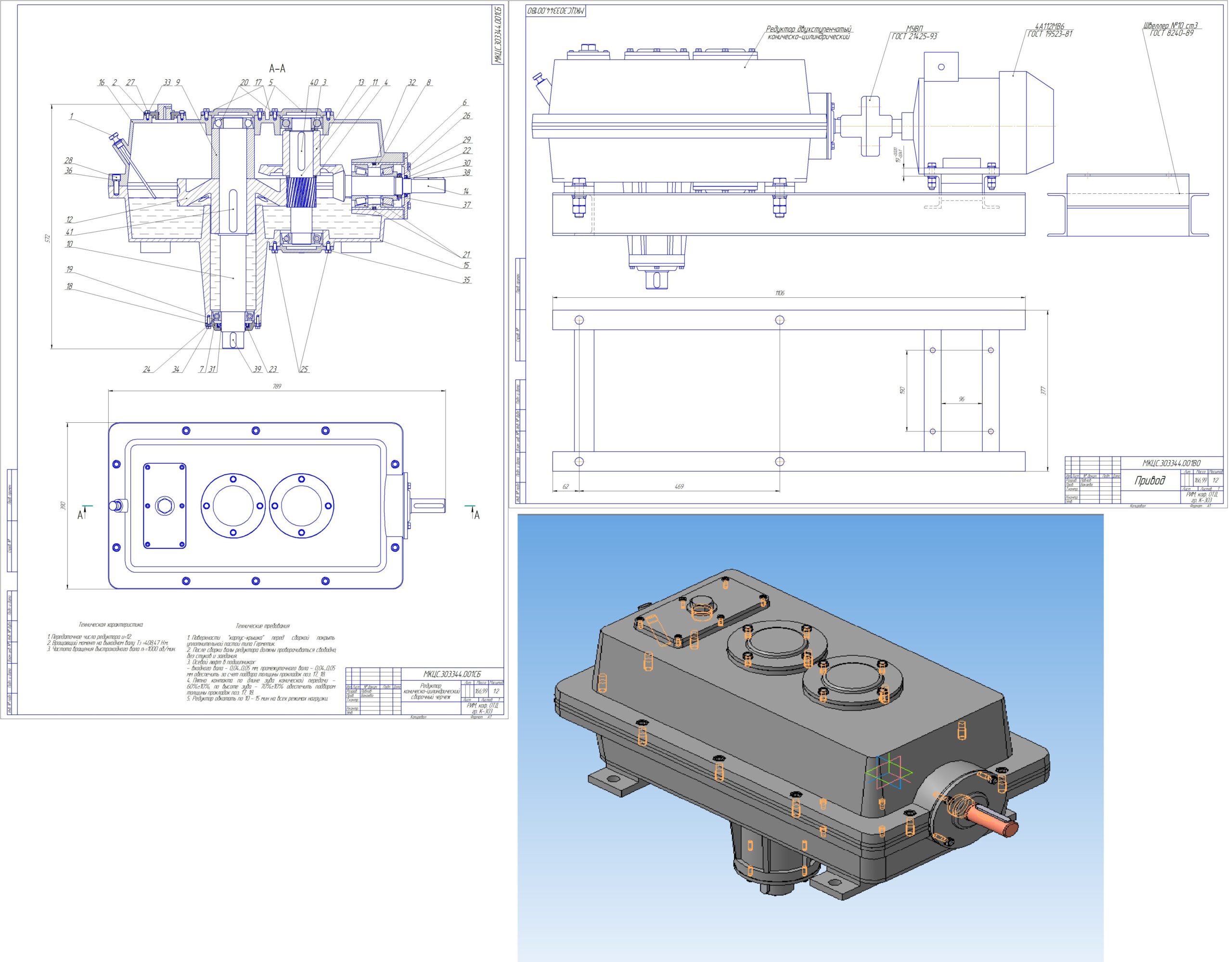

Редуктор коническо-цилиндрический(СБ), Спецификация, привод ленточного конвейера(ВО), колесо зубчатое коническое, Вал-шестерня коническая, Вал тихоходный

Софт

КОМПАС-3D 14 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

редуктор
- КP_detali mashin Павлов.docx
- втулка 123мм.m3d
- корпус2(верх).m3d
- крышка вал 3 низ.m3d
- колео z=100.frw
- втулка 5 мм.m3d
- Привод _ МКЦС.303344.001.cdw
- щуп.m3d
- Вал тихоходный _ МКЦС.715613.001.jpg
- вал 3.m3d
- конич колесо z=75.frw
- Колесо зубчатое коническое _ МКЦС303814.001.jpg
- Вал-шестерня коническая _ МКЦС722412.001.cdw
- корпус2.m3d
- уплотнитель 100.m3d
- Сборка4.a3d
- колесо z=100.m3d
- крышка вал 2 верх.m3d
- Колесо зубчатое коническое _ МКЦС303814.001.cdw
- втулка 5 мм(д45).m3d
- Вал-шестерня коническая _ МКЦС722412.001.jpg
- Привод _ МКЦС.303344.001.jpg
- конич шестерня z=25.frw
- Деталь.m3d
- еплотнитель.m3d
- вал 2 (шестерня 25).m3d
- смотровая крышка.m3d
- Вал тихоходный _ МКЦС.715613.001.cdw
- конич колесо z=75.m3d
- пробка-отдушина.m3d
- Спецификация.spw
- сборочный чертеж.cdw
- шестерня z=25.frw
- крышка наружн вал конич.m3d
- конич шестерня z=25.m3d
- сборочный чертеж.jpg
