Редуктор цилиндрический (U=2.3)

Академия Государственной противопожарной службы
Кафедра: «Пожарной техники»
Дисциплина: «Детали машин»
Редуктор цилиндрический
Москва 2018 г.

Исходные данные:
Мощность на ведущем валу редуктора:
P1=14 кВт;
Частота вращения ведущего вала редуктора:
n1=2920 мин-1;
Материал зубчатых колес и термообработки:
Сталь 45Х с термообработкой до твердости НB 241…285.
Характеристики материала:
• Принимаемая твердость:
Hпов = 255 HB;
• Предел прочности:
σв = 850 МПа;
• Предел текучести:
σТ = 650 МПа;
• Термообработка – улучшение;
Тип передачи: Прямозубая
Передаточное отношение:
i=2,3;
Продолжительность работы:
t=5000 ч.

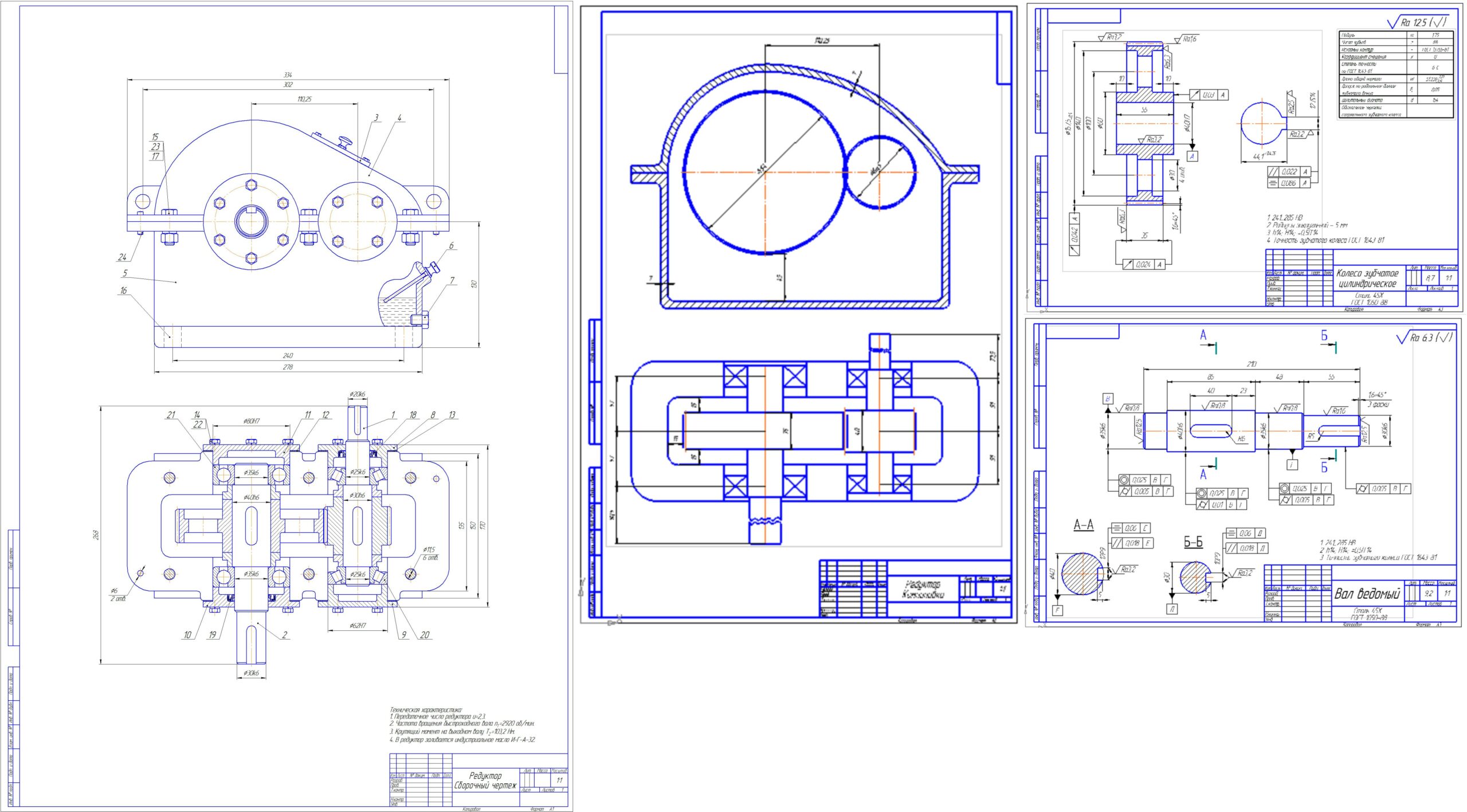

В рамках данного курсового проекта рассмотрены расчеты и проектирование цилиндрического редуктора. Графическая часть содержит компоновку редуктора, сборочный чертеж редуктора и 2 чертежа деталировки редуктора (вал-шестерня, колесо зубчатое цилиндрическое).

Содержание:
Введение …………………………………………………………………………2 стр.
Исходные данные ………………………………………………………………4 стр.
1 Расчет цилиндрической прямозубой передачи…………………………..5 стр.
1.1 Определение допускаемых напряжений. Определяем предел контактной выносливости……………………………………………………………….5 стр.
1.2 Расчет кинематических параметров и крутящих моментов передачи
…………………………………………………………………………………….6 стр.
1.3 Определение межосевого расстояния передачи и модуля зацепления зубчатой передачи из условий изгибной и контактной прочности…………………………………………………………………..7 стр.
1.4 Определение делительных диаметров колеса и шестерни…………………………………………………………………..9 стр.
1.5 Проверочные расчеты по контактным напряжениям и напряжениям изгиба………………………………………………………………………10 стр.
2. Эскизное проектирование (расчет рекомендуемых размеров элементов редуктора..........................................................................................12 стр.
3. Расчет валов……………………………………………………………..13 стр.
3.1 Нахождение среднего диаметра валов……………………………………………………………………….13 стр.
3.2 Нахождение расстояния между опорами…………………………………………………………………..13 стр.
3.3 Расчет валов……………………………………………………………14 стр.
4. Выбор подшипника качения…………………………………………………………………..23 стр.
5. Расчет шпоночных соединений……………………………………………………………...26 стр.
6. Выбор смазочных материалов…………………………………………………………….27 стр.

Состав: Курсовой проект содержит 1 лист формата А1, 1 лист формата А2, 2 листа формата А3, 1 спецификацию, 27 страниц пояснительной записки. Язык документа

Софт: КОМПАС-3D 15.2
