КОМПАС 3D 18

Редукторы 5Ц2-200 (12,21,22 исполнения)

Редукторы цилиндрические двухступенчатые горизонтальные с твердыми шлифованными зубчатыми парами
с межосевым расстоянием тихоходной ступени 200 мм

5 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый

Типоразмер редуктора-5Ц2-200
Номинальное передаточное отношение, i-25
Номинальная частота вращения быстроходного вала, с-1 (об/мин) - 25 (1500)

Валы

Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала

Состав: 3D Модель Язык документа

Софт: STEP / IGES

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редукторы 5Ц2-200 (12,21,22 исполнения)

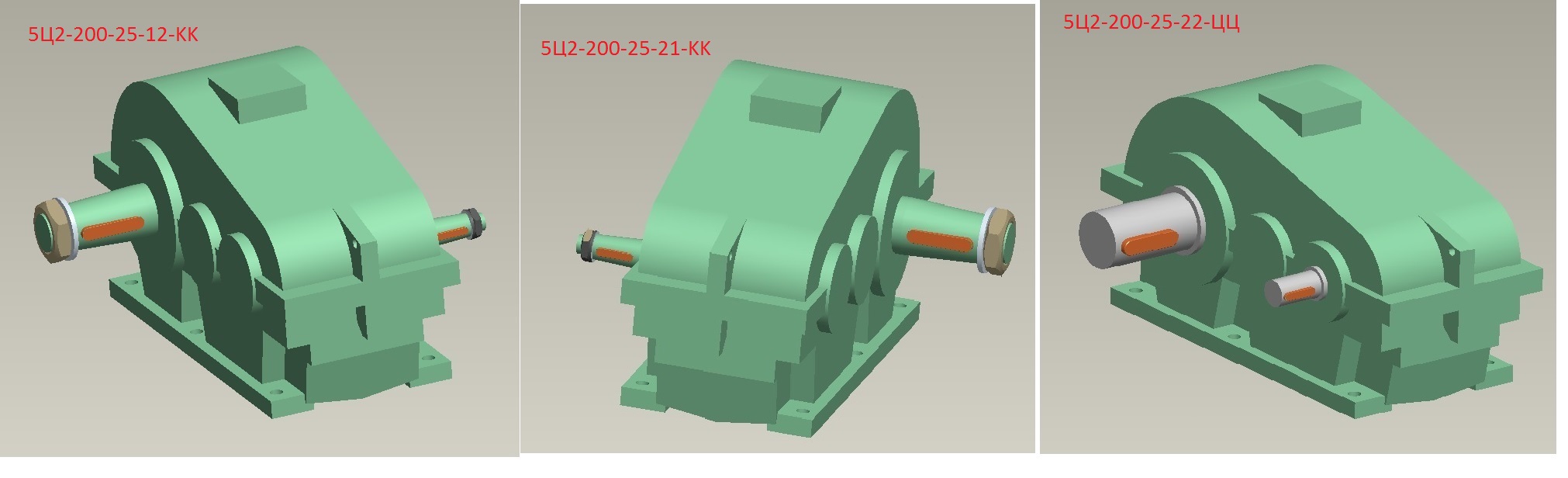

5c2-200-25-12-kk.igs
5c2-200-25-21-kk.igs
5c2-200-25-22-cc.igs
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
