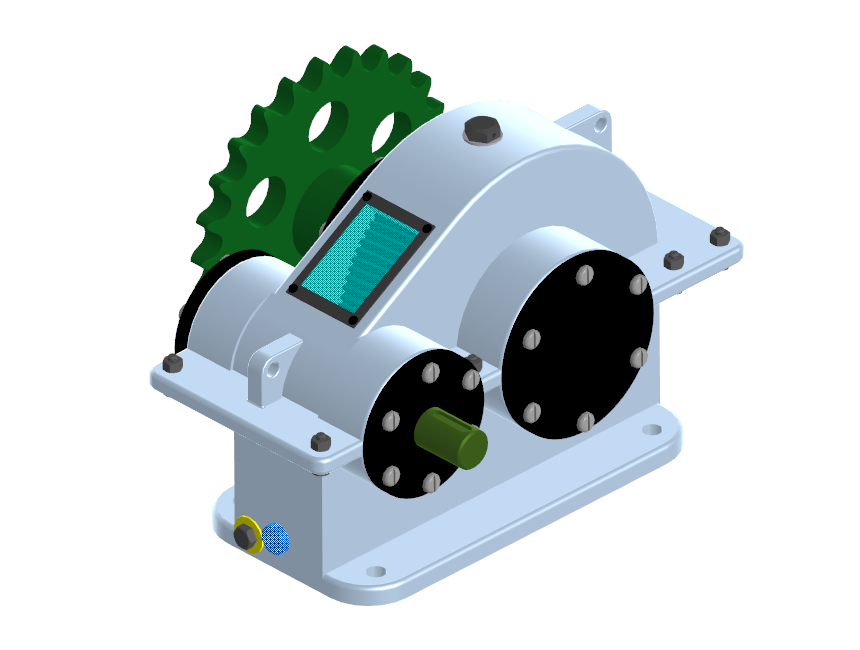

Редуктор цилиндрический одноступенчатый кривозубый
Модуль зубчатого зацепления M=3
Число зубьев шестерни Z1=32
Число зубьев колеса Z2=101
Число зубьев звездочки ведущей Z3=25
Диаметр шестерни dш=96 мм
Диаметр колеса dк=303 мм
Угол наклона зубьев β=4°03'08"
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Сборка редуктора цилиндрического одноступенчатого кривозубого
Сборка редуктора цилиндрического одноступенчатого кривозубого
1
0
172
1
0
50
Сообщить о проблеме
Автор
Зелимхан
Захаев
Дата
03.05.2024
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Вал ведомый _ 000.00.04.m3d
-
Вал шестерня _ 000.00.05.m3d
-
Звездочка ведущая _ 000.00.06.m3d
-
Колесо зубчатое 3D.m3d
-
Корпус редуктора _ 000.00.01.m3d
-
Крышка редуктора _ 000.00.02.m3d
-
Мазеудерживающее кольцо вала.m3d
-
Мазеудерживающее кольцо.m3d
-
Пробка.m3d
-
СБОРКА РЕДУКТОРА.a3d
-
Шайба 2.m3d
-
Шайба 3.m3d
-
Шайба 4.m3d
-
Шайба.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
