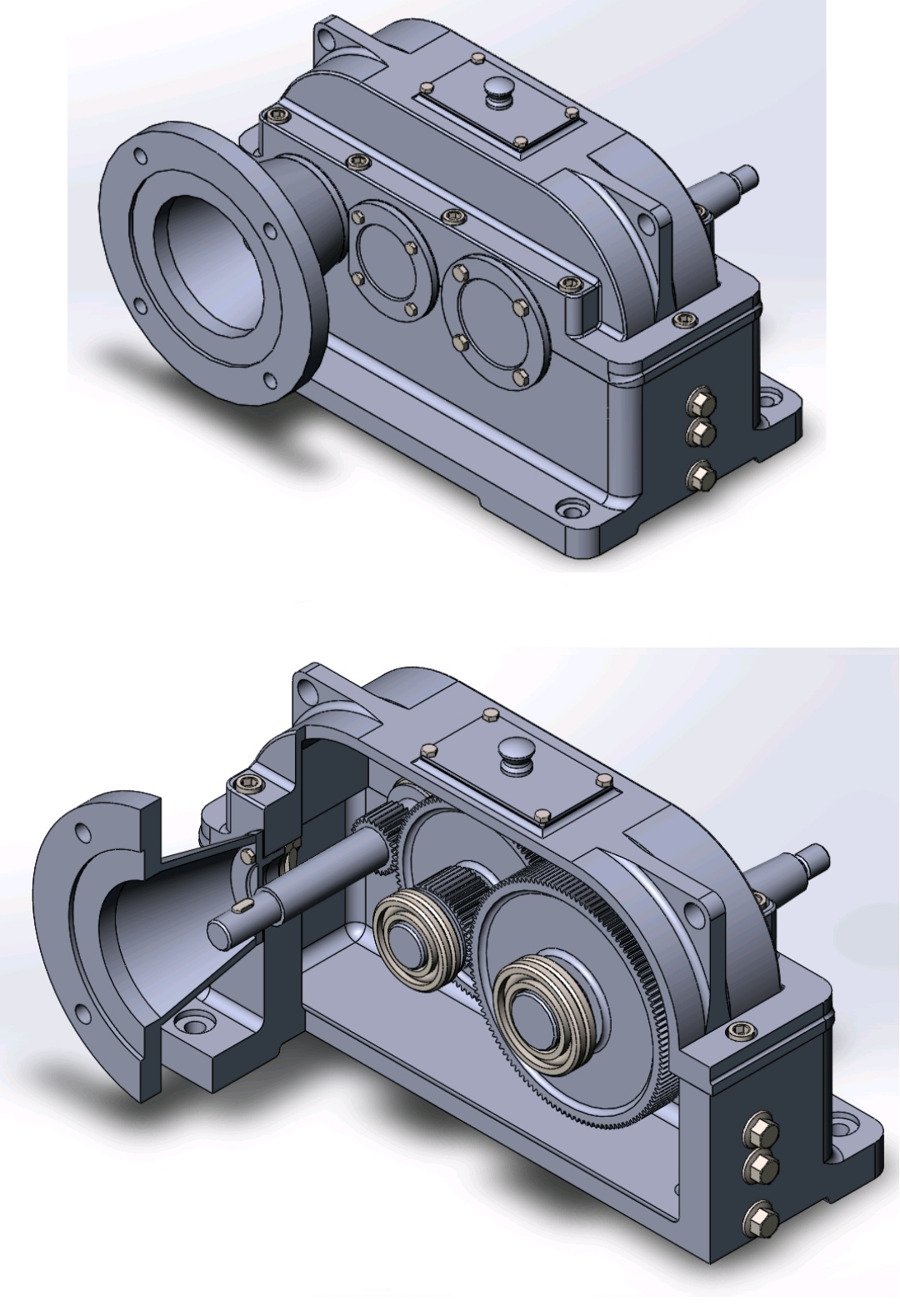

Редуктор цилиндрический двухступенчатый
Число зубьев: шестерни Z1=27, Z3=39
колёс Z2=106, Z4=124
КПД 0.94
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Цилиндрический двухступенчатый редуктор с передаточныс отношением U=12.5
Цилиндрический двухступенчатый редуктор с передаточныс отношением U=12.5
0
0
324
0
0
50
Сообщить о проблеме
Автор
Артем Дубников
Дата
05.12.2019
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
1. Корпус.SLDPRT
-
2. Крышка корпуса.SLDPRT
-
3. Вал быстроходный.SLDPRT
-
4. Вал промежуточный.SLDPRT
-
5. Вал тихоходный.SLDPRT
-
6. Колесо промежуточное.SLDPRT
-
7. Колесо тихоходное.SLDPRT
-
8. Фланец.SLDPRT
-
9. Крышка подшипника.SLDPRT
-
10. Крышка подшипника.SLDPRT
-
10а. Крышка подшипника.SLDPRT
-
11. Крышка подшипника.SLDPRT
-
12. Крышка подшипника.SLDPRT
-
13. Кольцо маслоотражательное.SLDPRT
-
14. Кольцо маслоотражательное.SLDPRT
-
15. Втулка.SLDPRT
-
16. Втулка.SLDPRT
-
17. Прокладка.SLDPRT
-
18. Прокладка.SLDPRT
-
19. Прокладка.SLDPRT
-
19а. Прокладка.SLDPRT
-
20. Прокладка.SLDPRT
-
22. Крышка люка.SLDPRT
-
23. Пробка.SLDPRT
-
Быстроходный вал в сборе.SLDASM
-
Вал промежуточный в сборе.SLDASM
-
Вал тихоходный в сборе.SLDASM
-
Прокладка люка.SLDPRT
-
Редуктор двухступенчатый.SLDASM
-
