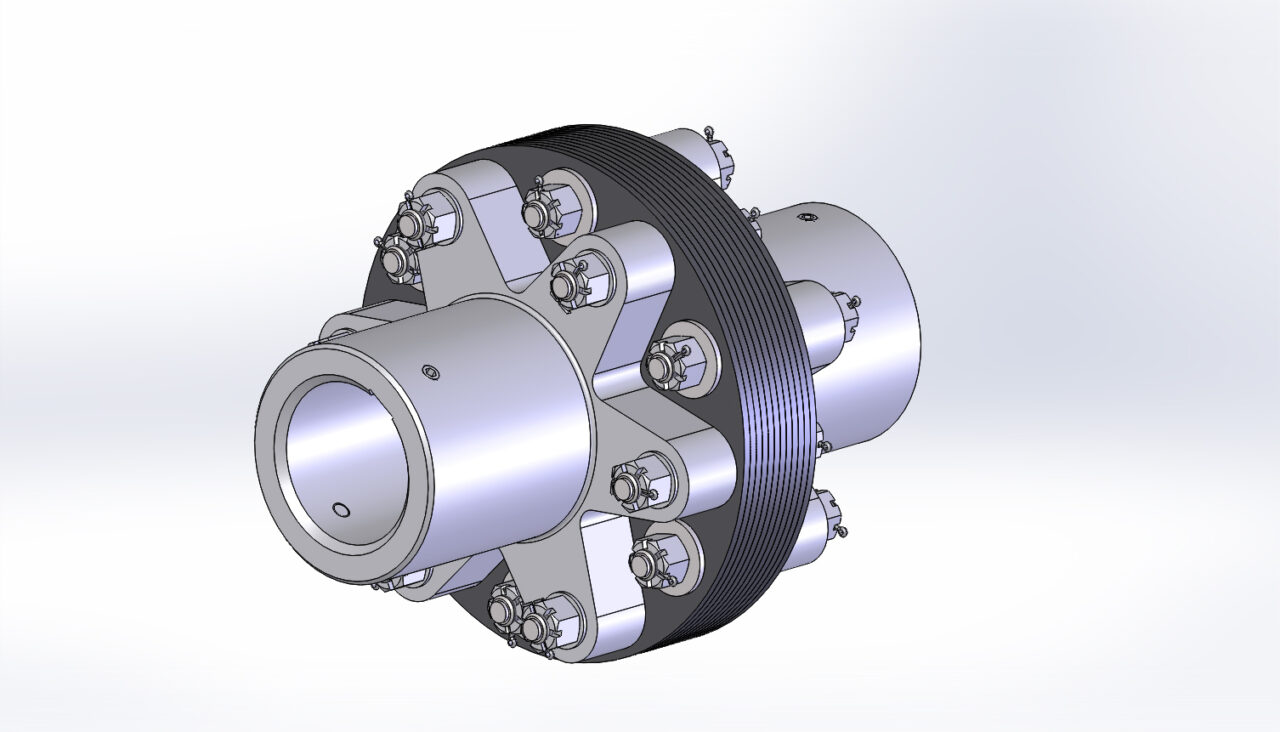

Муфта пальцевая с упругими дисками 100000-190-I.1

Муфта пальцевая с упругими дисками 100000-190-I.1 состоит из двух полумуфт, соединенных пальцами через упругие резиновые диски. Предназначена для соединения редуктора с приводным барабаном конвейера. От перемещения по валу муфта фиксируется установочными винтами. Размеры соответствует каталогу оборудования Белохолуницкий машстройзавод. Количество лучей полумуфты, шт. – 6. Номинальный крутящий момент, Нм – 100 000. Толщина упругих дисков в сборе, мм – 120. Наружный диаметр упругих дисков, мм – 620. Длина полумуфты, мм – 350. Диаметр отверстия под вал, мм – 190. Ширина шпоночного паза, мм -45. Габаритные размеры ДхШхВ, мм - 820х620х620. Масса, кг – 377.

3D Модели Барабан Конвейер Муфта Муфта пальцевая с упругим элементом привод

Автор

bysergos

Дата

10.05.2026

Язык

Русский

Состав

3D Сборка с чертежами и спецификациями.

Софт

SolidWorks 2019 SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- БХМ-02.04.54.000 Муфта 100000-190-I.1.SLDASM
- БХМ-02.04.54.000 Муфта 100000-190-I.1.SLDDRW
- БХМ-02.04.54.000 Муфта 100000-190-I.1.STEP
- БХМ-02.04.54.001 Полумуфта.SLDDRW
- БХМ-02.04.54.001 Полумуфта.SLDPRT
- БХМ-02.04.54.002 Палец.SLDDRW
- БХМ-02.04.54.002 Палец.SLDPRT
- БХМ-02.04.54.003 Диск упругий.SLDDRW
- БХМ-02.04.54.003 Диск упругий.SLDPRT
- БХМ-02.04.54.004 Шайба.SLDDRW
- БХМ-02.04.54.004 Шайба.SLDPRT
- Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М24х35-45Н.SLDPRT
- Гайка М36-6Н.8.019 ГОСТ 5918-73.SLDPRT
- Шайба А.36.01.019 ГОСТ 11371-78.SLDPRT
- Шплинт 6,3х71.019 ГОСТ 397-79.SLDPRT
