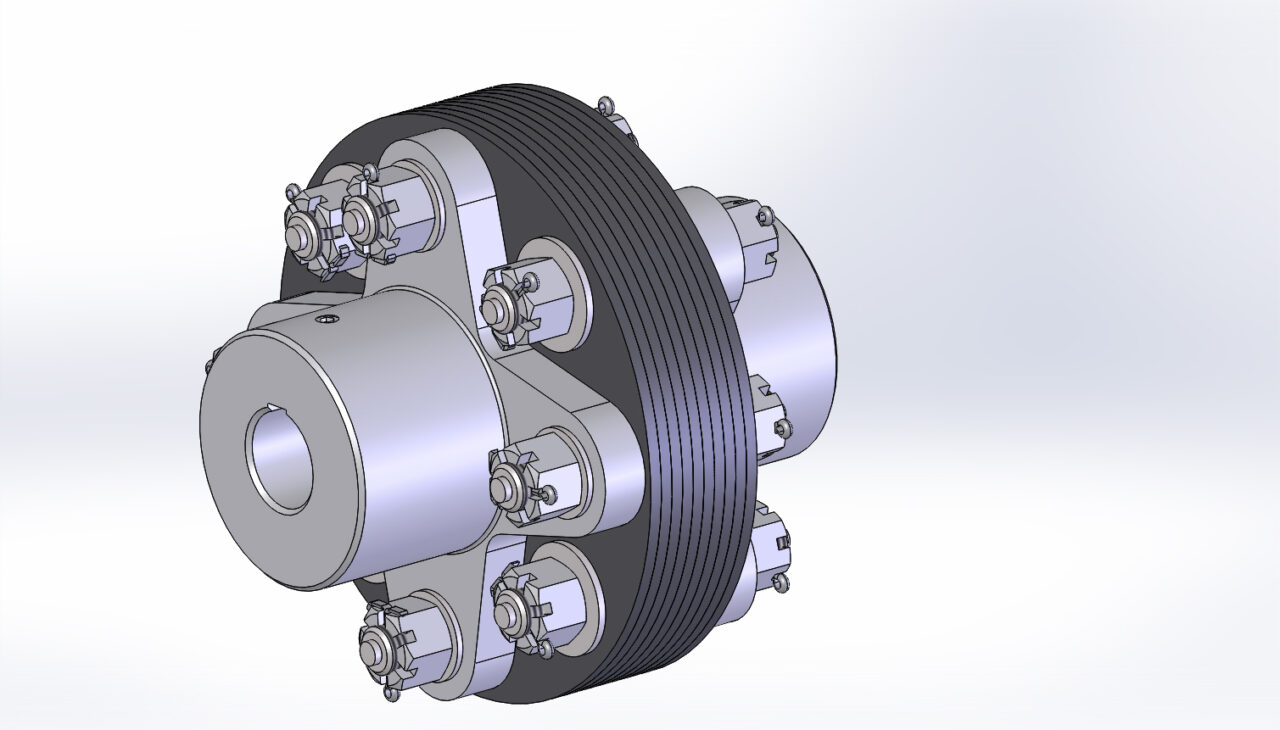

Муфта пальцевая с упругими дисками 16000-60-I.1

Муфта пальцевая с упругими дисками 16000-60-I.1 состоит из двух полумуфт, соединенных пальцами через упругие резиновые диски. Предназначена для соединения редуктора с приводным барабаном конвейера. От перемещения по валу муфта фиксируется установочными винтами. Размеры соответствует каталогу оборудования Белохолуницкий машстройзавод. Номинальный крутящий момент, Нм – 16000. Толщина упругих дисков в сборе, мм – 80. Наружный диаметр упругих дисков, мм – 360. Длина полумуфты, мм – 140. Диаметр отверстия под вал, мм – 60. Ширина шпоночного паза, мм -18. Габаритные размеры ДхШхВ, мм - 360х360х360. Масса, кг – 75,8.

3D Модели 3D модель Барабан Конвейер Муфта Муфта пальцевая с упругим элементом привод

Автор

bysergos

Дата

09.05.2026

Язык

Русский

Состав

3D Сборка с чертежами и спецификациями.

Софт

SolidWorks 2019 SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- БХМ-02.04.13.000 Муфта 16000-60-I.1.SLDASM
- БХМ-02.04.13.000 Муфта 16000-60-I.1.SLDDRW
- БХМ-02.04.13.000 Муфта 16000-60-I.1.STEP
- БХМ-02.04.13.001 Полумуфта.SLDDRW
- БХМ-02.04.13.001 Полумуфта.SLDPRT
- БХМ-02.04.13.002 Палец.SLDDRW
- БХМ-02.04.13.002 Палец.SLDPRT
- БХМ-02.04.13.003 Диск упругий.SLDDRW
- БХМ-02.04.13.003 Диск упругий.SLDPRT
- БХМ-02.04.13.004 Шайба.SLDDRW
- БХМ-02.04.13.004 Шайба.SLDPRT
- Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М16х45-45Н.SLDPRT
- Гайка М30-6Н.8.019 ГОСТ 5918-73.SLDPRT
- Шайба А.30.01.019 ГОСТ 11371-78.SLDPRT
- Шплинт 6,3х63.019 ГОСТ 397-79.SLDPRT
