Муфта УВП 1-40/3

Муфта упругая втулочно пальцевая 1-40/3. Используется для передачи крутящего момента.

Состав: Сборочный чертеж(СБ), Деталировка(полумуфта ведомая, палец МУВП 1-40/3, полумуфта ведущая, втулка распорная, втулка упругая), 3D-модели всех деталей.

Софт: КОМПАС-3D 17.1

Файлы:

03 Полумуфта ведущая.cdw

Полумуфта ведомая _ 01.m3d

01 Полумуфта ведомая.cdw

00 СБ Комплект полумуфт Сборочный чертеж.cdw

04 Втулка распорная.cdw

Втулка упругая МУВП.m3d

Полумуфта ведущая _ 03.m3d

02 Палец МУВП 1-403.cdw

Комплект полумуфт _ 00 СБ.a3d

Палец МУВП 1-403 _ 02.m3d

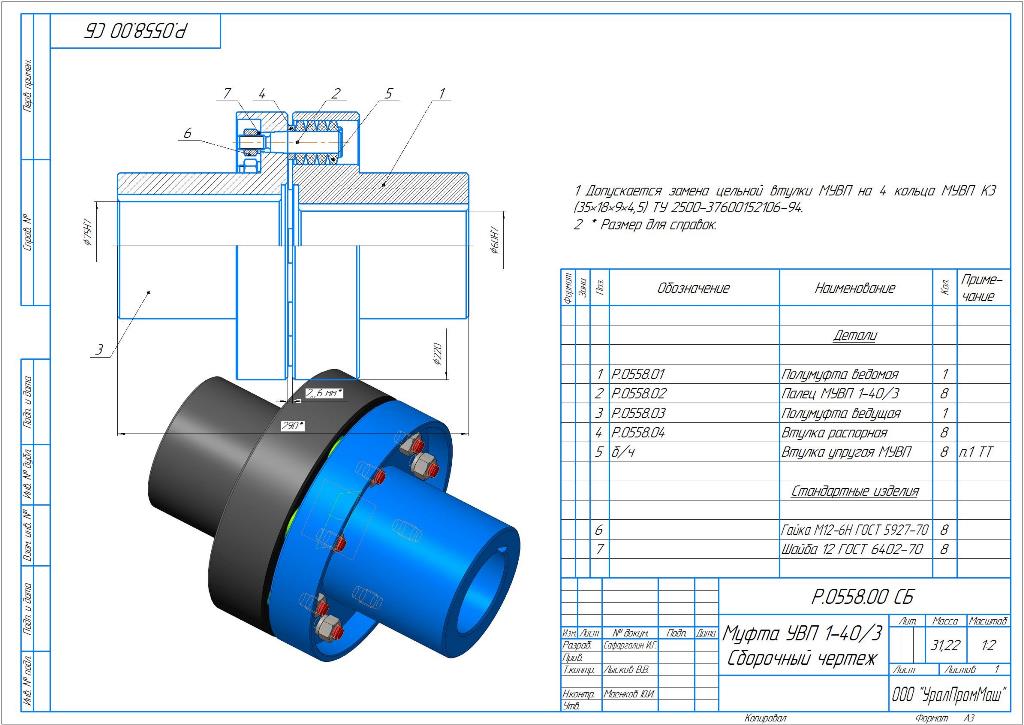

00 СБ Комплект полумуфт Сборочный чертеж.jpg

Втулка распорная _ 04.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
