Самарский национальный исследовательский университет
Институт двигателей и энергетических установок
Реферат по дисциплине «Конструирование двигателей внутреннего сгорания»
На тему: Разработка 2d модели двигателя «Порше 911»
Самара 2016

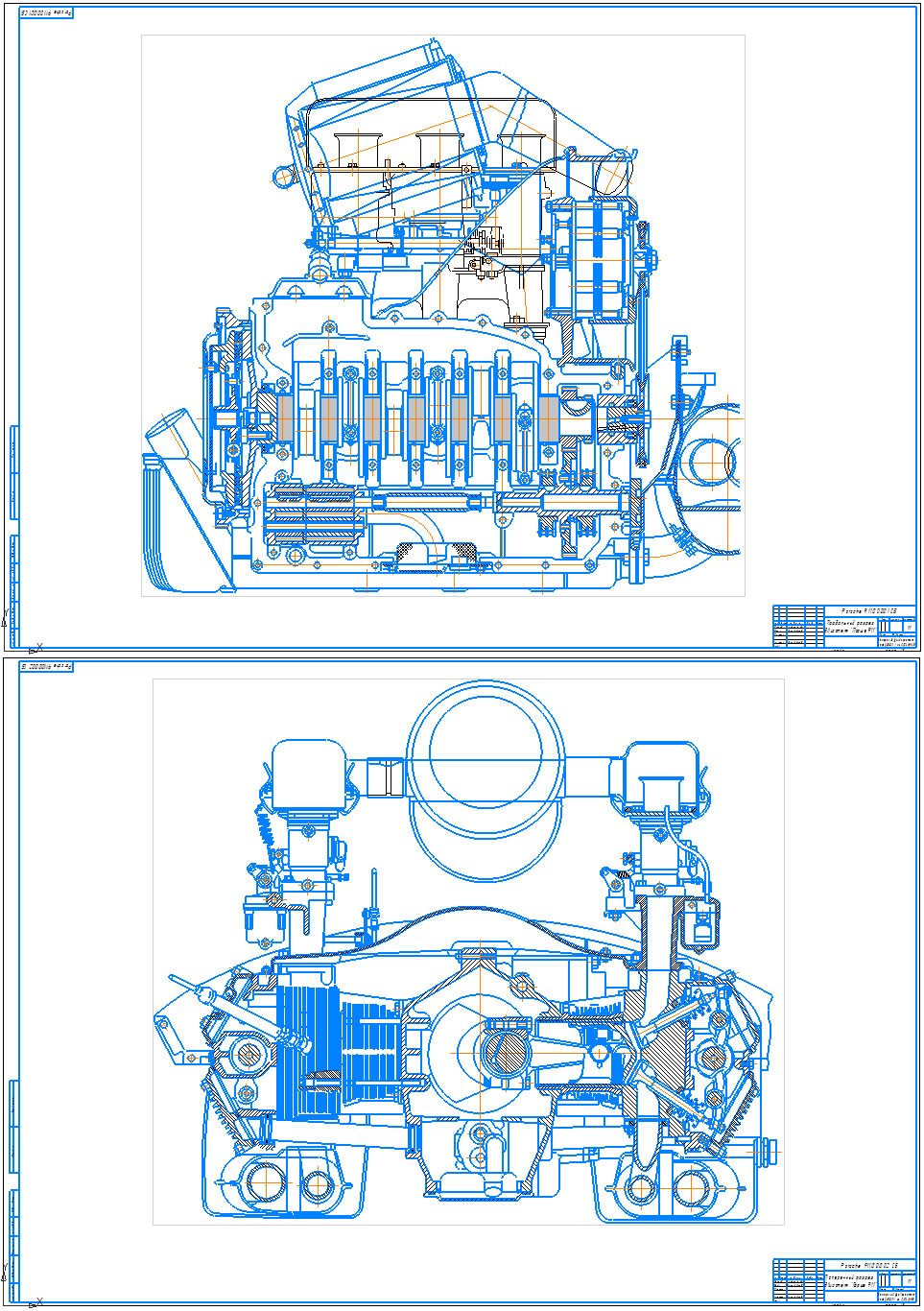

В данном проекте рассматривается общее устройство двигателей марки «Порше», конструкция двигателя внутреннего сгорания с воздушным охлаждением «Порше 911», а так же приводятся чертежи продольного и поперечного разреза двигателя «Порше 911» в программном пакете КОМПАС – 3D. Записка 16 листов:
Введение……………………………………………………………………….4
Общее устройство двигателей марки «Порше»……………………………..6
Шестицилиндровые двигатели («Порше 911»)……………………………...8
Чертеж двигателя «Порше 911»……………………………………………..14
Вывод………………………………………………………………………….15
Список литературы…………………………………………………………...16
продольный разрез не проходит через цилиндры, не ожидал коленвал увидеть. Это двигатель оппозитный . разрез сделать в плоскости КВ вертикально
