Разработка 8 ми цилиндрового турбо дизеля 4.4 Т

Белорусско-Российский университет
Кафедра "Техническая эксплуатация автомобилей"
Курсовая работа " Автомобильные двигатели"
На тему: "Разработка 8 цилиндрового дизельного двигателя"
Могилев 2020

В курсовой работе требуется спроектировать 8-ми цилиндровый дизель-ный двигатель с турбо надувом. В качестве прототипа используется двигатель 4.4 T, параметры которого указаны
№ Параметр Обозначение Значение
1. Полная масса автотранспортного средства, кг m 1935
2. Максимальная линейная ско-рость, которую может развивать автотранспортное средство, км/ч
242
3. Номинальная частота вращения коленчатого вала ДВС, мин-1 ne 4000
4. Тип проектируемого двигателя - дизельный
5. Число цилиндров i 8
6. Степень сжатия 18
7. Число тактов двигателя 4
8. Коэффициент избытка воздуха [2] 1,48
9. Ход поршня, мм S 89
10. Диаметр поршня, мм D 84
11. Коэффициент короткоходности (отношение хода поршня S к его диаметру D) k 1,06
12. Номинальная мощность двигате-ля, кВт Ne 175
13. Максимальный крутящий момент двигателя, Н·м M 560
14. Частота вращения коленчатого вала двигателя при максимальном крутящем моменте, мин-1 nM 2000

Содержание

Введение 4
1 Расчет и выбор исходных параметров 5
2 Тепловой расчет проектируемого двигателя 6
3 Расчет и построение внешней скоростной характеристики 17
4 Динамический расчет КШМ с применением ЭВМ 20
5 Патентно-информационный поиск аналогов заданного типа ДВС 23
6 Техническая характеристика двигателя 25
7 Обоснование и выбор механизмов и систем проектируемого двигателя 26

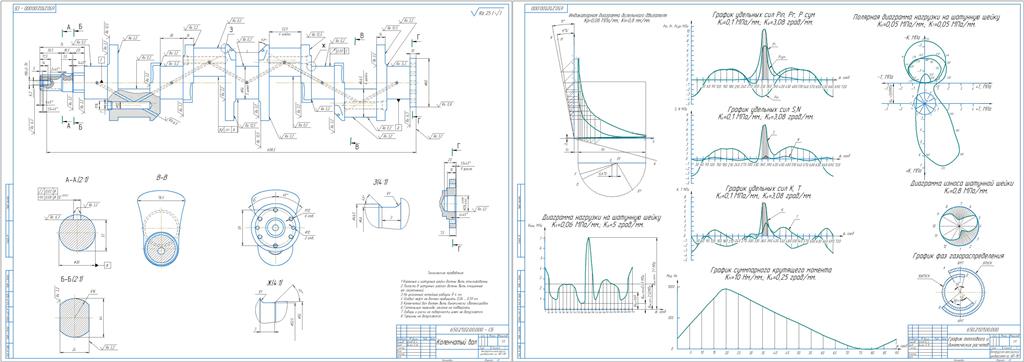

8 Расчет элемента двигателя (коленвал) 27
Заключение 36
Список литературы 37
Приложение А (обязательное) 38
