Белорусско-Российский Университет
Кафедра техническая эксплуатация автомобилей
Курсовой проект по дисциплине "Двигатели внутреннего сгорания"

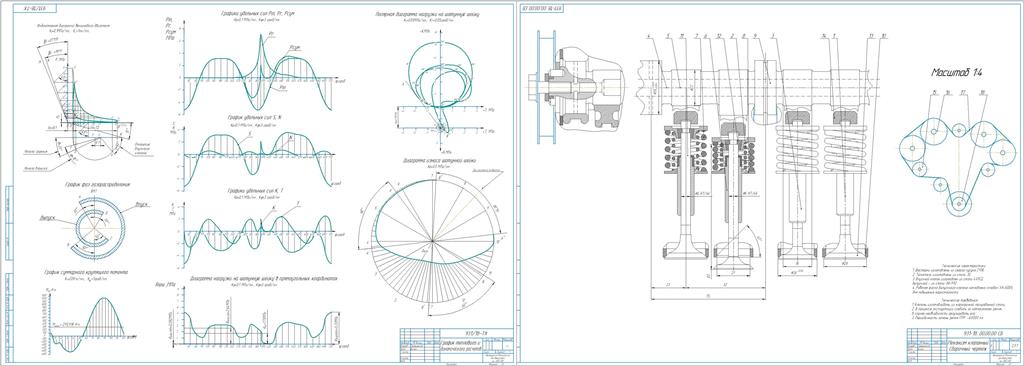

Тема "Тепловой и динамический расчет двигателя автомобиля Alfa Romeo Spider V6 3.0 24W. Расчет и проектирование ГРМ"
Могилев 2018
В курсовой работе нужно спроектировать 6-ти цилиндровый бензиновый атмосферный двигатель автомобиля Alfa Romeo Spider V6 24w . В задании содержатся значения следующих величин, которые представлены ниже.
Номинальная мощность при 6300 мин-1 кВт 154
Коэффициент избытка воздуха - 0,96
Номинальная частота вращения коленчатого вала двигателя ne мин-1 6300
Число цилиндров i - 6
Степень сжатия - 10
Число тактов двигателя - 4
Ход поршня S мм 72,8
Диаметр цилиндра D мм 93,3
Отношение хода поршня S к его диаметру D k - 0,78
Полная масса АТС m кг 1499
Максимальная линейная скорость, которую может развивать АТС км/ч 239
Максимальный крутящий момент двигателя при 6300 мин-1 Нм 269
Содержание
Введение 4
1. Расчет и выбор исходных параметров 5
2.Тепловой расчет проектируемого двигателя 6
2.1 Топливо 6
2.2 Параметры рабочего тела 6
2.3 Параметры окружающей среды и остаточных газов 7
2.4 Расчет параметров в конце процесса впуска 8
2.5 Процесс сжатия 8
2.6 Процесс сгорания 9
2.7 Процесс расширения 11
2.8 Индикаторные и эффективные параметры рабочего цикла,
основные параметры цилиндра и двигателя 11
2.9 Построение индикаторной диаграммы 14
3. Расчет и построение внешней скоростной характеристики 16
4. Динамический расчет КШМ с применением ЭВМ 20
4.1Приведение масс частей кривошипно-шатунного механизма 21
4.2 Расчет сил инерции 22
4.3 Расчет суммарных сил, действующих в КШМ 23
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала 24
4.5 Построение графиков сил, действующих в кривошипно-шатунном
механизме 24
4.6 Построение диаграммы износа шатунной шейки 24
5. Патентно-информационный поиск аналогов заданного типа ДВС 26
6. Обоснование и выбор механизмов и систем двигателя 27
7. Клапанный механизм 29
7.1 Расчет клапанного механизма 29
8. Техническая характеристика двигателя 33
Заключение 34
Список литературы 35
Приложение А. Результаты динамического расчета КШМ на ЭВМ 36
Приложение Б. Спецификация 40
