Полоцкий государственный университет ФМиАТ
Курсовой по дисциплине: "Автомобильные двигатели"
На тему: "Тепловой и динамический расчет двигателя"
Новополоцк 2017
марка автомобильного двигателя Renault Twingo
номинальная мощность двигателя Ne = 45 кВт.
частота вращения коленчатого вала n = 5400 об/мин.
число тактов τ = 4
число цилиндров и расположение цилиндров i = 4V
степень сжатия ε = 9.5
отношение хода поршня к диаметру цилиндра S/ м.
коэффициент избытка воздуха α= 0,95
тип двигателя бензиновый
Содержание
1. Введение……………………………………………………………..…..………….3
2. Тепловой расчет двигателя……………………………………………...…………4
2.1. Процесс наполнения.…………………………………………………….5
2.2. Процесс сжатия.……………………………………………………….…5
2.3. Процесс сгорания..…………………………………………………….…5
2.4. Процесс расширения..……………………………………………………6
2.5. Процесс выпуска.………………………………………………….…....7
2.6. Индикаторные показатели………………………………………………7
2.7. Эффективные показатели……………………………………………….8
2.8. Определение основных размеров двигателя………………..……….…8
3. Динамический расчет..................……………………………………………........9

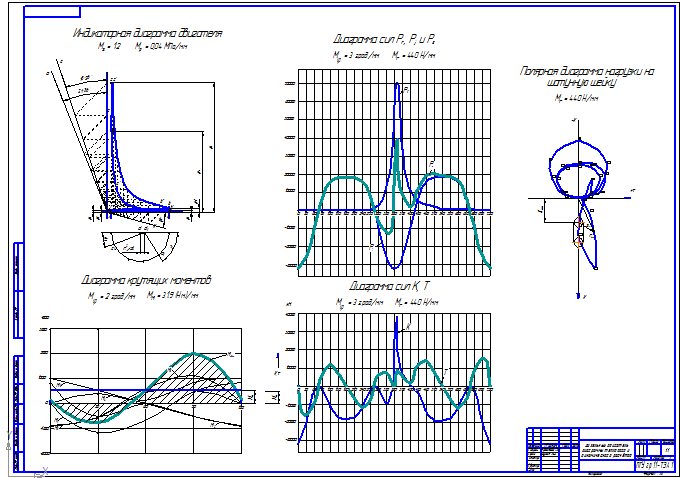

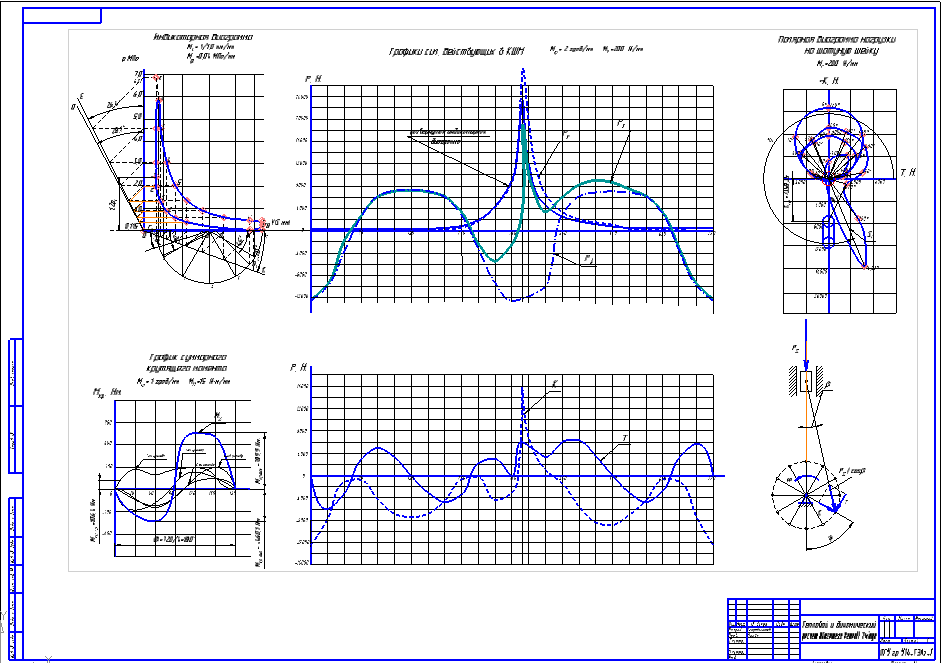

3.1. Построение индикаторной диаграммы………………..….…..….… …9
3.2. Силы, действующие в КШМ……………………………..…..……..11
3.3. Построение полярной диаграммы нагрузки………………………….14
3.4. Построение графика суммарного крутящего момента..….………….16
Заключение..…………………………………………………………………………18
Список литературы..…………………………………………………………………19
