Тепловой и динамический расчёт двигателя Д-50

Белорусский национальный технический университет
Кафедра ДВС
КУРСОВАЯ РАБОТА
По дисциплине «Динамика двигателей»
Тема: «Тепловой и динамический расчёт двигателя»
Минск 2020

Эффективная мощность, кВт Ne 40
Частота вращения КВ, об/мин n 1900
Степень сжатия ε 15,5
Число цилиндров i 4
Коэффициент избытка воздуха α 1,4
Отношение хода поршня к диаметру цилиндра S/D 1,136
Тактность ДВС τ 4
Тип используемого топлива Дизель Дт
Прототип Пр. Д-50

В данной работе произведен тепловой и динамический расчет двигателя д-50

Содержание
1. Исходные данные 3
2. Введение 4
3. Тепловой расчёт двигателя внутреннего сгорания 5
3.1. Процесс впуска 5
3.2. Процесс сжатия 7
3.3. Процесс сгорания 8
3.4. Процесс расширения 11
3.5. Процесс выпуска 12
3.6. Индикаторные показатели 13
3.7. Эффективные показатели 14
3.8. Основные размеры цилиндра и показатели поршневого двигателя 15

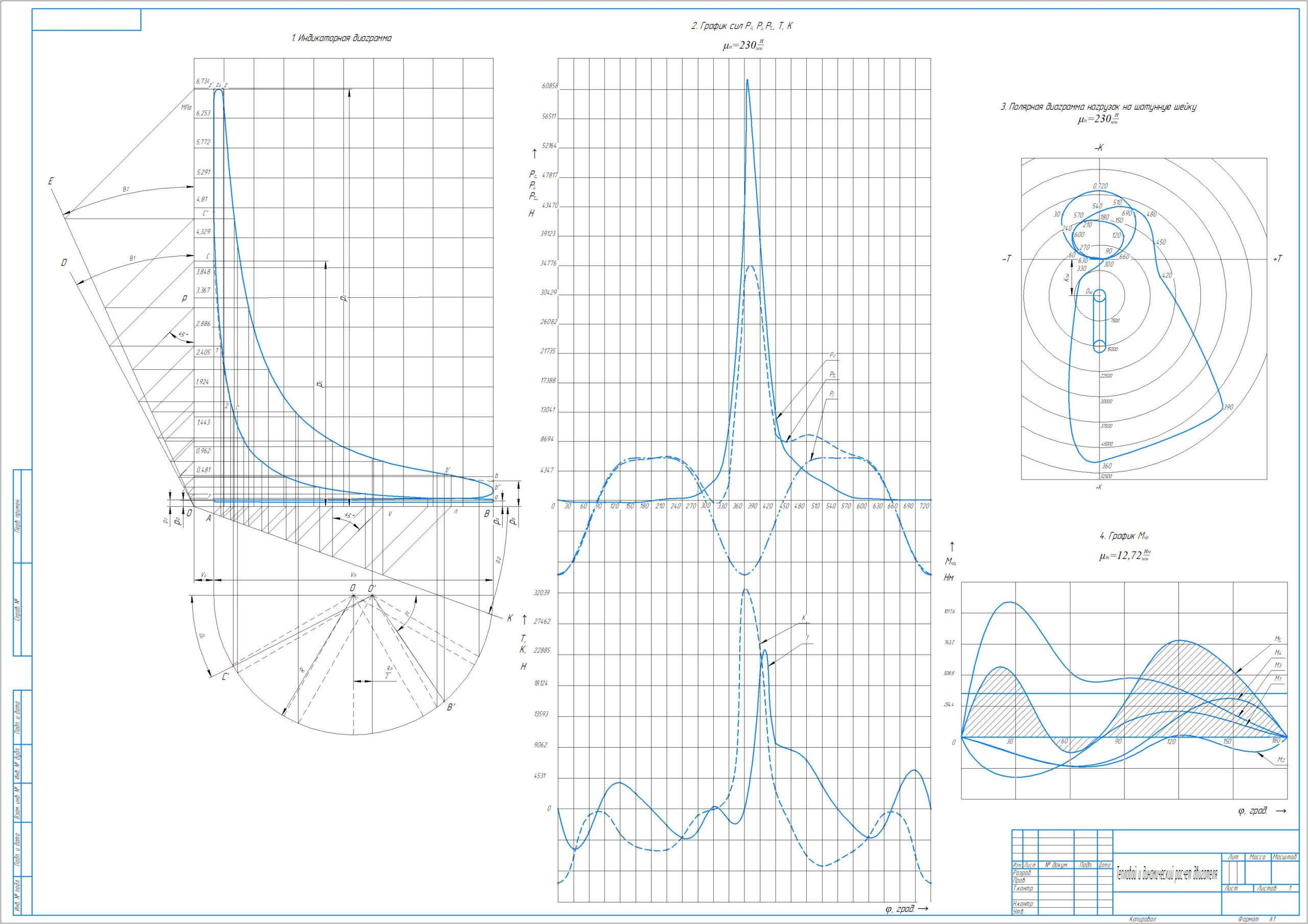

4. Построение индикаторной диаграммы 17
4.1. Перестроение индикаторной диаграммы в координаты p – φ 21
5. Динамический расчет 22
6. Построение графиков сил и моментов 26
6.1. Построение графика сил Рj и Р???? 26
6.2. Построение графика сил Т и К 27
6.3. Построение полярной диаграммы нагрузок на шатунную шейку 28
6.4. Построение графика крутящих моментов двигателя 29
8. Заключение 30
9. Список литературы 31
