Тепловой и динамический расчет ДВС Д-243 ТССН в заданных условиях условиях

Уральский федеральный университет им. Б.Н. Ельцина
Кафедра подъёмно-транспортных машин и роботов
Курсовой проект по дисциплине "Энергетические установки транспортных средств специального назначения"
курсовой работе
На тему «Тепловой и динамический расчет ДВС Д-243 ТССН в заданных условиях условиях»
Екатеринбург 2021

Тепловой и динамические расчёты двигателя Д-243

Исходные данные:
Двигатель Д-243 Дизельный, четырехтактный, с воспламенением от сжатия, без турбонаддува, с жидкостным охлаждением.
Диаметр цилиндра 110 мм
Ход 125
Рабочий объём 4.75 литра
Степень сжатия 16
Номинальная мощность при 2200 об/ми 59,6 кВт
Температура воздуха 11 градусов Цельсия
Атмосферное давление 730 мм. рт. ст.

Основные расчёты выполнены по книге "Расчёт автомобильных и тракторных двигателей" авторы А.И. Колчин В.П. Демидов

Содержание:

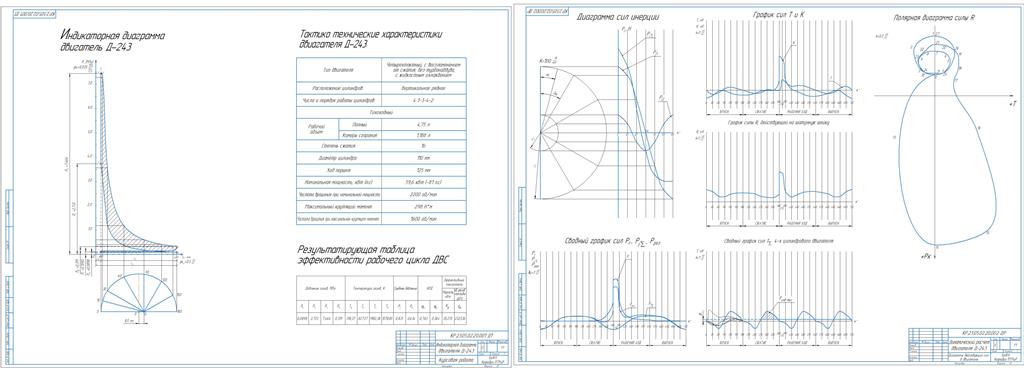

Лист №1 Индикаторная диаграмма
Лист №2 Динамический расчет
Состав пояснительной записки:
Введение .4
1 Описание исходного двигателя ......................................................................6
1.1 Технические характеристики двигателя 6
1.2 Классификация...............................................................................................6
2. Тепловой расчет и построение индикаторной диаграммы 7
2.1 Определение исходных данных для индикаторной диаграммы. 7
2.2 Построение и анализ индикаторной диаграммы…………………...........12
3. Динамический расчет двигателя..........…………………………………….17
3.1 Определение сил, действующих вдоль оси цилиндра на поршневой палец....................................................................................................................18
3.2 Определение сил, действующих на шатунную шейку………………….23
3.3 Анализ результатов расчета динамики КШМ……………………....…… .26
Заключение……………………………………………………………….........28
Список использованной литературы…………………………………………30
