Уральский федеральный университет им. Б.Н. Ельцина
Кафедра подъёмно-транспортных машин и роботов
Курсовой проект по дисциплине "Энергетические установки транспортных средств специального назначения"
курсовой работе
На тему «Тепловой и динамический расчет ДВС Д-446-51 ТССН в заданных условиях условиях»
Екатеринбург 2021
Исходные данные:
Двигатель Д-446-51 Четырехтактный, с воспламенением от сжатия, с турбонаддувом, с жидкостным охлаждением.
Диаметр цилиндра 130 мм
Ход 140
Рабочий объём 7,43 литра
Степень сжатия 15,5
Номинальная мощность при 2000 об/мин 130 кВт
Температура воздуха -7 градусов Цельсия
Атмосферное давление 679 мм. рт. ст.
Содержание
Введение ............5
1. Описание исходного двигателя .....6
1.1. Технические характеристики двигателя 6
1.2. Классификация ...........6
2. Тепловой расчет и построение индикаторной диаграммы 7
2.1. Определение параметров рабочего тела 7
2.2. Расчёт и обоснование показателей процесса впуска ...........9
2.3. Расчёт и обоснование показателей процесса сжатия ...................10
2.4. Расчёт и обоснование показателей процесса сгорания .................11
2.5. Расчёт и обоснование показателей процесса выпуска ...............13

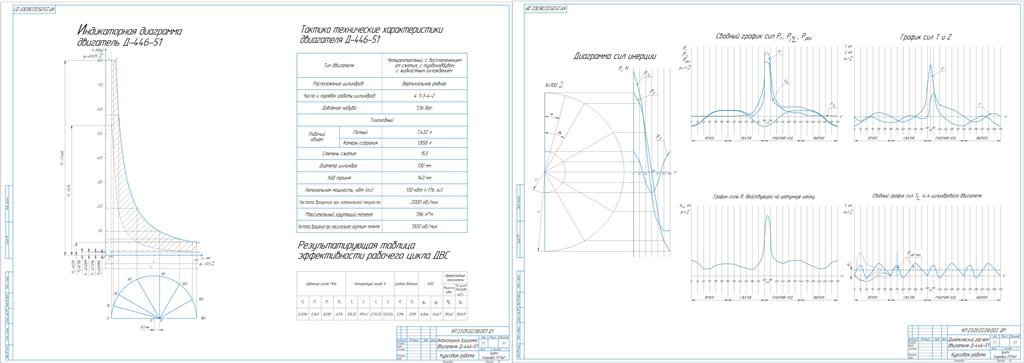

2.6. Индикаторная диаграмма ДВС ТССН .................14
2.7. Индикаторные и эффективные показатели ........17
3. Динамический расчет двигателя..........…………………………………….19
3.1. Определение сил, действующих вдоль оси цилиндра на поршневой палец……...20
3.2. Определение сил, действующих на шатунную шейку………………….25
3.3. Анализ результатов расчета динамики КШМ и определение момента инерции маховика…… ..28
Заключение……………..........30
Список использованной литературы………32
