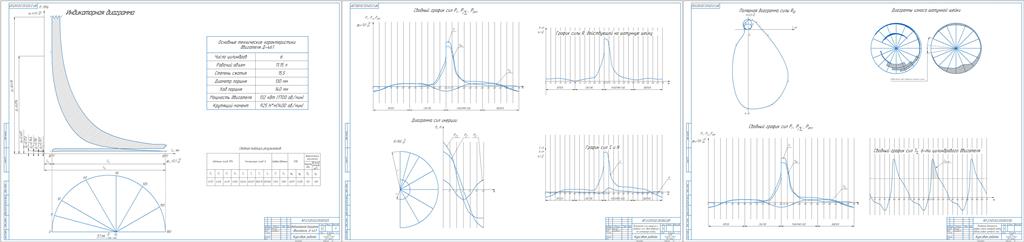

Тепловой и динамический расчет двигателя Д-461

«Уральский федеральный университет имени первого Президента России Б.Н. Ельцина» (УрФУ)
Институт Новых материалов и технологий
Кафедра ПТМиР
Дисциплина: энергетические установки транспортных средств специального назначения
на тему «Тепловой и динамический расчет двигателя Д-461»
Екатеринбург,2021

Технические характеристики двигателя Д-461
Тип двигателя Четырехтактный, с воспламенением от сжатия
Число цилиндров 6
Расположение цилиндров Рядное, вертикальное
Диаметр цилиндра, мм 130
Ход поршня, мм 140
Рабочий объем двигателя, л 11,15
Степень сжатия 15,5
Номинальная мощность, кВт (л.с.), не менее 132 (180)
Частота вращения коленчатого вала при номинальной мощности, мин-1 1700
Частота вращения коленчатого вала, соответствующая максимальному крутящему моменту, мин-1 1400
Максимальный крутящий момент, Н*м 925
Способ смесеобразования ТНВД
Число клапанов на один цилиндр Один впускной и один выпускной

Оглавление
ВВЕДЕНИЕ
1. ТЕПЛОВОЙ РАСЧЕТ И ПОСТРОЕНИЕ ИНДИКАТОРНОЙ ДИАГРАММЫ
1.1 Определение исходных данных для индикаторной диаграммы
а) Процесс впуска.
б) Процесс сжатия.
в) Процесс сгорания.
г) Процесс расширения.
1.2. Построение и анализ индикаторной диаграммы
2. ДИНАМИЧЕСКИЙ РАСЧЕТ ДВИГАТЕЛЯ
2.1 Определение сил, действующих вдоль оси цилиндра на поршневой палец
2.2 Определение сил, действующих на шатунную шейку
2.3 Построение полярной диаграммы и диаграммы износа шатунной шейки
2.4 Анализ результатов расчета динамики КШМ и определение момента инерции маховика
ВЫВОД
