Уравновешивание ДВС и расчет крутильных колебаний коленчатого вала авиационного дизеля 12ЧН8,7/8,7 мощностью 553 кВт при 5500 мин-1

Московский Государственный Технический Университет им. Н.Э. Баумана
Кафедра "Поршневые двигатели"
Курсовой проект по дисциплине "Динамика ДВС"
На тему: "Уравновешивание ДВС и расчет крутильных колебаний коленчатого вала авиационного дизеля 12ЧН8,7/8,7 мощностью 553 кВт при 5500 мин-1"
Москва 2017

Основной задачей данного курсового проекта является проведение расчета на крутильные колебания авиационного V-образного дизеля 12ЧН8,7/8,7. Для этого в первую очередь необходимо определить основные показатели кривошипно шатунного механизма на основе имеющихся данных. Далее произвести уравновешивание двигателя и приведение действительной схемы ДВС к расчетно-эквивалентной. Кроме того, необходимо провести динамический и гармонический анализ приведенной схемы.

СОДЕРЖАНИЕ

1. Техническое задание …………………………………………………..... 2
2. Введение …………………………………………………………………. 3
3. Определение исходных данных ………………………………………… 5
3.1. Начальные данные …………………………………………..……. 5
3.2. Массы деталей КШМ ……………………….……………………. 6
3.2.1. Масса поршня …………………………………………..….. 7
3.2.2. Масса поршневых колец ……………………………….….. 9
3.2.3. Масса поршневого пальца ..…………………….………… 10
3.2.4. Масса шатуна ……………………………..………….……. 11
3.2.5. Приведенная масса колена вала ………………………….. 14
3.2.6. Приведение масс m1 и m2 .………………….....………….... 15
4. Уравновешивание двигателя ………………………………………..….. 17
4.1. Схема уравновешивания двигателя V-12 ……………………...... 18
4.2. Противовесы …………………………………………………....… 20
5. Действительная система коленчатого вала с дополнительными элементами ……………………………………………………....………. 22
5.1. Хвостовик коленчатого вала …………………...……………….... 23
5.2. Воздушный винт ……………………………………………….…. 24
5.3. Редуктор ………………………………………………………….... 25
6. Расчет на крутильные колебания ………………………………...……... 29
6.1. Приведение системы к расчетно-эквивалентной ……………….. 30
6.1.1. Приведение длин .……………….………………………….. 31
6.1.2. Приведение масс ………………………………………….... 36
6.1.3. Приведение жесткостей …………………………………..... 40
6.2. Расчет собственных частот колебаний ……………………….….. 41
6.2.1. Формы собственных колебаний ………………………....… 44
6.3. Расчет вынужденных частот колебаний …………..…………..…. 45
6.4. Гармонический анализ ……………………………………....……. 47
6.5. Способы снижения дополнительных напряжений ...………….... 60
7. Список использованных источников ………………………………….... 64
8. Приложение …………………………………………………………….… 65

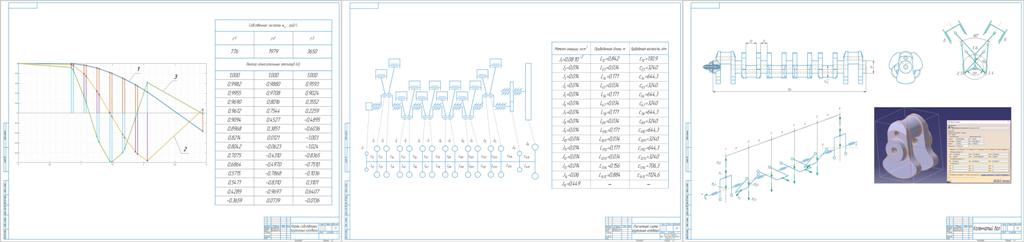

Состав: РПЗ, эскиз коленчатого вала, расчетная схема крутильных колебаний, график форм вынужденных колебаний Язык документа

Софт: КОМПАС-3D v17

Файлы:

Каталог / Машиностроение и механика / Двигатели / Уравновешивание ДВС и расчет крутильных колебаний коленчатого вала авиационного дизеля 12ЧН8,7/8,7 мощностью 553 кВт при 5500 мин-1

График формы вынужденных колебаний.cdw
РПЗ.docx
Схема крутильныз колебаний.cdw
Эскиз Кв.cdw
