Гидравлический цилиндр 600мм

1
0
15
0
0
80
36-1 assembly_1.stp

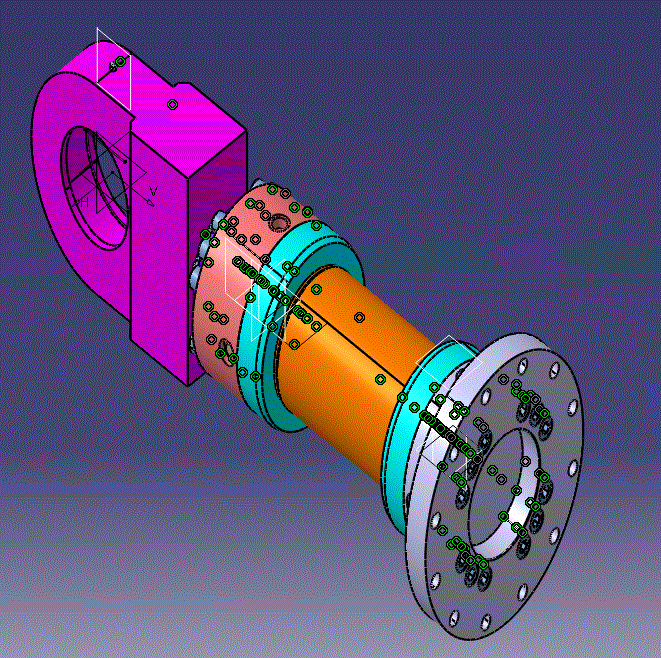

3D модель Гидравлический цилиндр 600мм

Диаметр штока: 240 мм
Отверстие: 340 мм
Ход: 600 мм
Максимальное давление: 375 бар
Рабочее давление: 250 бар
Уплотнение: VITON
Температура: от -20 C до +120 C

3D Модели гидроцилиндр
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Abbas Ghasemi
Дата
02.06.2025
Язык
Английский
Состав
3D Сборка
Софт
CATIA v5
Содержимое архива
  • 24219174 A_geschlossen 240 270 50.5-(0)-1.CATPart
  • 24219174 A_geschlossen 240 270 50.5-(0).CATProduct
  • 24219174 A_geschlossen 240 270 50.5-(0).stp
  • 24219174 A_geschlossen 240 270 50.5-2.CATPart
  • 24219174 A_geschlossen 240 270 50.5-3.CATPart
  • 36-1 assembly.CATProduct
  • 36-1 assembly_1.stp
  • back-up& O-Ring 170.CATPart
  • Back-up&O-Ring 273.CATPart
  • Back-up&O-Ring 330.CATPart
  • Back-up&O-Ring Guide.CATPart
  • celevic.CATPart
  • CHECK VALVE-G1.CATPart
  • CUSHION SCREW-G1.CATPart
  • cushioning sleeve.CATPart
  • Cylinder.CATPart
  • Damping bush.CATPart
  • Damping nut.CATPart
  • din_71412_a_r_g__1_2__22er_6kt.CATPart
  • din_71412_a_r_g__1_2__22er_6kt.stp
  • End cap.CATPart
  • Flange.CATPart
  • Guide Ring Piston.CATPart
  • Guide Ring Rod.CATPart
  • Guide.CATPart
  • Head cap.CATPart
  • ISO 4027 SCREW M8x10 GRADE A STEEL HEX SOCKET SET WITH CONE POINT.1.CATPart
  • ISO_4027_M12x20_GRADE_A_STEEL_HEX_SOCKET_WITH_CONE_POINT_SET_SCREW.CATPart
  • ISO_4027_M8x10_GRADE_A_STEEL_HEX_SOCKET_WITH_CONE_POINT_SET_SCREeW.stp
  • ISO_4027_M8x10_GRADE_A_STEEL_HEX_SOCKET_WITH_CONE_POINT_SET_SCREW.CATPart
  • ISO_4027_M8x20_GRADE_A_STEEL_HEX_SOCKET_WITH_CONE_POINT_SET_SCREW.CATPart
  • ISO_4762_M24x100_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW.CATPart
  • ISO_4762_M42x290_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW.CATPart
  • ISO_4762_M42x300_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW.CATPart
  • ISO_4762_M42x320_STEEL_HEXAGON_SOCKET_HEAD_CAP_SCREW.CATPart
  • K11-240.CATPart
  • K11-240.STEP
  • K17 340-315,5.CATPart
  • K17 340-315,5.STEP
  • Piston.CATPart
  • plain_bearing_ge250ewesl_0.stp
  • Rear Flange.CATPart
  • Rod.CATPart
  • Scraper holder.CATPart
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
50

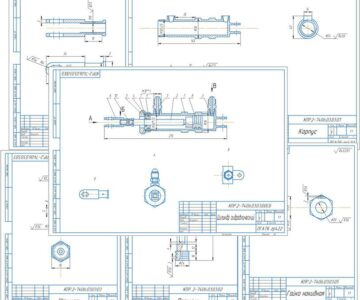

Чертеж Гидравлический цилиндр экскаватора
