Вильнюсский технический университет имени Гядиминаса
Кафедра транспортных технологических устройств
Курсовой проект по дисциплине "Гидравлика"
На тему: "Гидравлические и пневматические устройства"
Вильнюс 2014

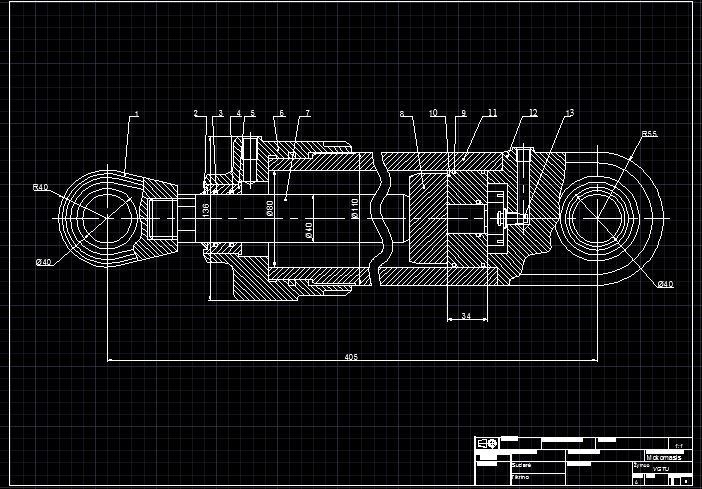

В данной работе начерчен гидравлический цилиндр экскаватора. Цилиндр с разрезами.
Курсовой проект включает 21 лист с расчётами, 1 лист формата А3 с гидравлической схемой машины, 1 лист формата А2 с гидроцилиндром, 1 лист А4 со спецификацией.
Проект выполнен на литовском языке.
1. BENDROJI DALIS 3
2. HIDROCILINDRŲ HIDRAULINIS SKAIČIAVIMAS 5
2.1 Pradiniai duomenys skaičiavimui 5
2.2 Hidrocilindrų skersmenų skaičiavimas 5
2.3 Stūmoklių kotų skersmenys 6
2.4 Hidrocilindrų našumas 6
2.5 Skysčio padavimo kiaurymių skersmenys 7
2.6 Darbo kameros slėgis 7
2.7 Didžiausia hidrocilindro jėga 8
3.PLOKŠTELINIO POSŪKIO HIDROVARIKLIO HIDRAULINIAI SKAIČIAVIMAI 9
3.1 Hidrovariklio veleno skersmuo 9
3.2 Korpuso vidinis skersmuo 9
3.3 Hidrovariklio plokštelės plotis 9
3.4 Hidrovariklio tepalo debitas 10
3.5 Mažiausias padavimo angos skersmuo 11
3.6 Darbinės kameros slėgis 11
3.7 Hidrovariklio išvystomas momentas 11
4.HIDRAULINIŲ VARIKLIŲ PARINKIMAS TŪRINĖS PAVAROS SISTEMOJE. SIURBLIŲ PARINKIMAS 12
4.1 Hidrovariklių parinkimas 12
4.2 Siurblių charakteristikos: 13
4.3 Didžiausi hidrocilindrų stūmoklių judėjimo greičiai 13
4.4 Plokštelinio hidrovariklio didžiausias kampinis greitis 14
4.5 Supaprastinta tūrinės hidropavaros schema 14
5. DARBO SKYSČIO PARINKIMAS 15
6. VAMZDYNO HIDRAULINIS SKAIČIAVIMAS 16
6.1 Vamzdžių vidiniai skersmenys 16
6.2 Faktiniai tepalo srautų greičiai 17
6.3 Tepalo tėkmės rėžimas 17
6.4 Hidraulinės trinties koeficientas (Darsi koeficientas) 18
6.5 Slėgio hidrolinijos mažiausias vamzdžio sienelės storis 18
7. GRAFINĖ DALIS 19
7.1 Hidrocilindro tvirtinimo ąsų kiaurymių, arba tvirtinimo ašies galų skersmuo 19
Literatūros sąrašas: 21
Priedai:
1.Hidraulinės pavaros su pilna hidrauline įranga schema.
2.Hidraulinio cilindro brėžinys.
3. Specifikacijos
