Гидроцилиндр К-700

Гидроцилиндр для ковша К-700. Длина штока-1480мм, ход штока 955мм, диаметр штока 80мм, диаметр цилиндра 190мм

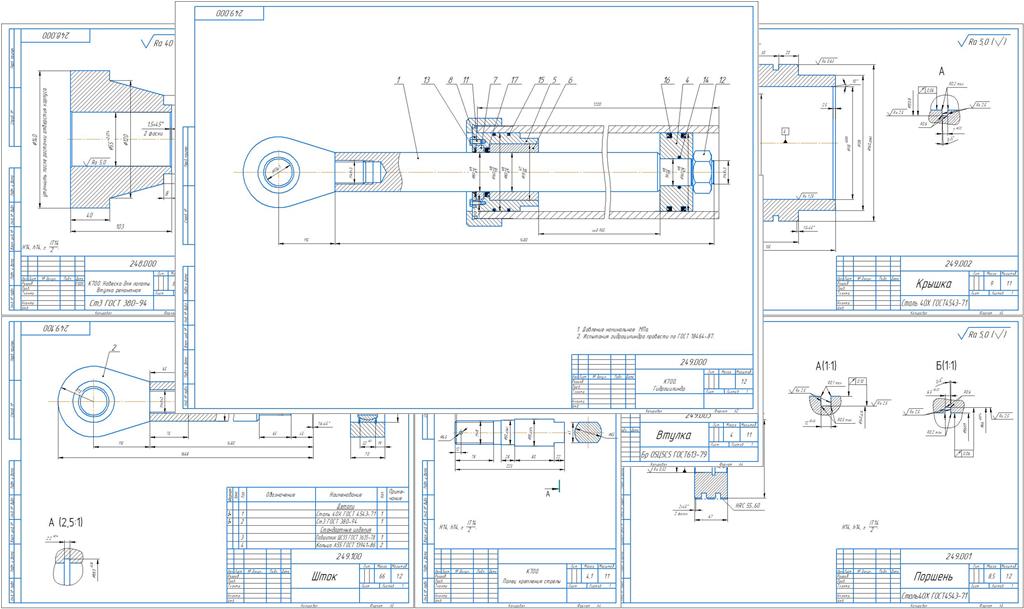

Состав: Сборочный чертеж, деталировка, Спецификация, Схема установки на механизме подъема ковша

Софт: КОМПАС-3D 18

Файлы:

гидроцилиндр ковша К-700/

гидроцилиндр ковша К-700/249 003 Втулка.cdw

гидроцилиндр ковша К-700/Ремонтная втулка.cdw

гидроцилиндр ковша К-700/249 005 Крышка грязесъемника.cdw

гидроцилиндр ковша К-700/249 002 Крышка.cdw

гидроцилиндр ковша К-700/249 004 Кольцо прижимное.cdw

гидроцилиндр ковша К-700/249 100 Шток.cdw

гидроцилиндр ковша К-700/Схема2.cdw

гидроцилиндр ковша К-700/249 000 Гидроцилиндр.cdw

гидроцилиндр ковша К-700/249 004 Крышка накидная.cdw

гидроцилиндр ковша К-700/Палец.cdw

гидроцилиндр ковша К-700/249 000 Спецификация.spw

гидроцилиндр ковша К-700/249 001 Поршень.cdw
