Гидропривод агрегатного станка для обработки детали Крышка

НЧИ КФУ
Кафедра ВЭПиА
Курсовой проект по дисциплине "Теория и проектирование гидро- и пневмоприводов"
На тему "Проектирование типового объемного гидропривода"
Набережные челны 2021

Гидропривод агрегатного станка для обработки детали Крышка Гидроцилиндры правого и левого выталкивателей (предназначены для перемещения рамы в положении необходимое для разгрузки приспособления транспортом).
Внешняя статическая нагрузка на гидроцилиндре Ц1 Нс1 = 12600 Н
Полное перемещение выходного звена ????п1 = 0,2 м
Внешняя статическая нагрузка на гидроцилиндре Ц2 Нс2 = 25000 Н
Полное перемещение выходного звена ????п1 = 0,03 м

Содержание
Введение 4
1. Энергетический расчет 9
1.1 ЭНЕРГЕТИЧЕСКИЙ РАСЧЕТ ЦИЛИНДРА Ц1 9
1.2 ЭНЕРГЕТИЧЕСКИЙ РАСЧЕТ ЦИЛИНДРА Ц2 12
2. Гидравлический расчет 15
2.1 Выбор рабочей жидкости………………………………………………………………………………………………….15
2.2 Расчет гистограммы потребных расходов 16
2.3 Расчет турбопроводов……………………………………………………………………………………………………….18
2.4 Выбор гидроаппаратуры…………………………………………………………………………………………………..24
2.5 Расчет потерь давления и гидравлического КПД………………………………………………………….…28
Заключение 37
Литература 38

Графическая часть курс. проекта:

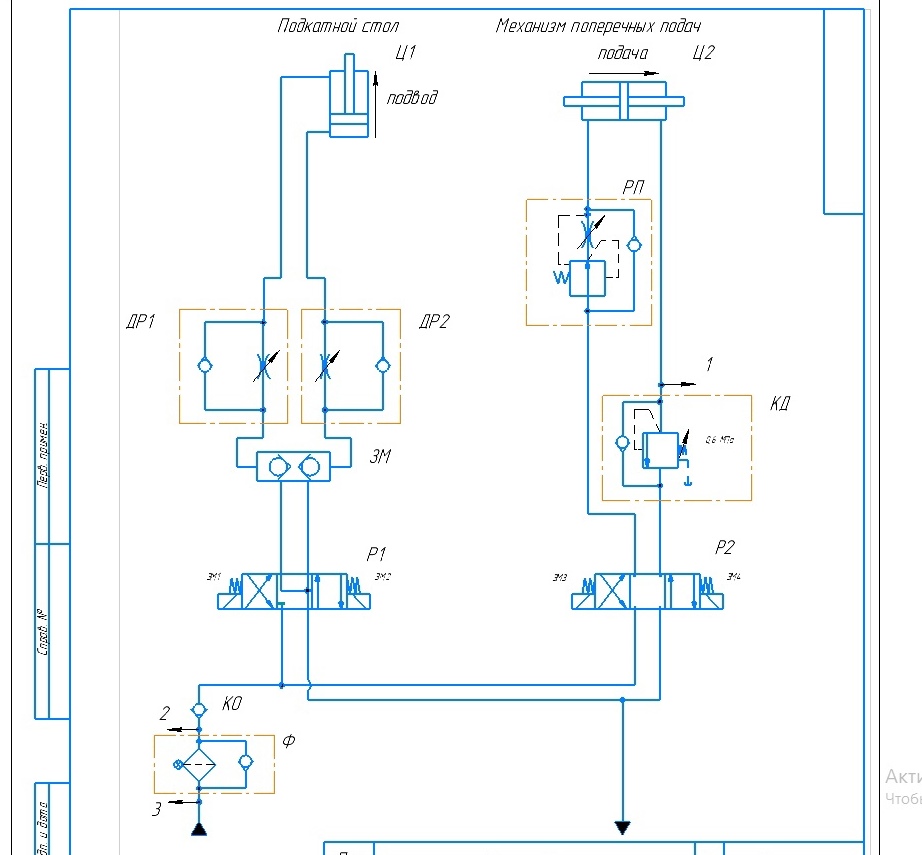

- принципиальная гидравлическая схема с перечнем элементов
