Гидроцилиндр ковша экскаватора ЭОЛ 2626

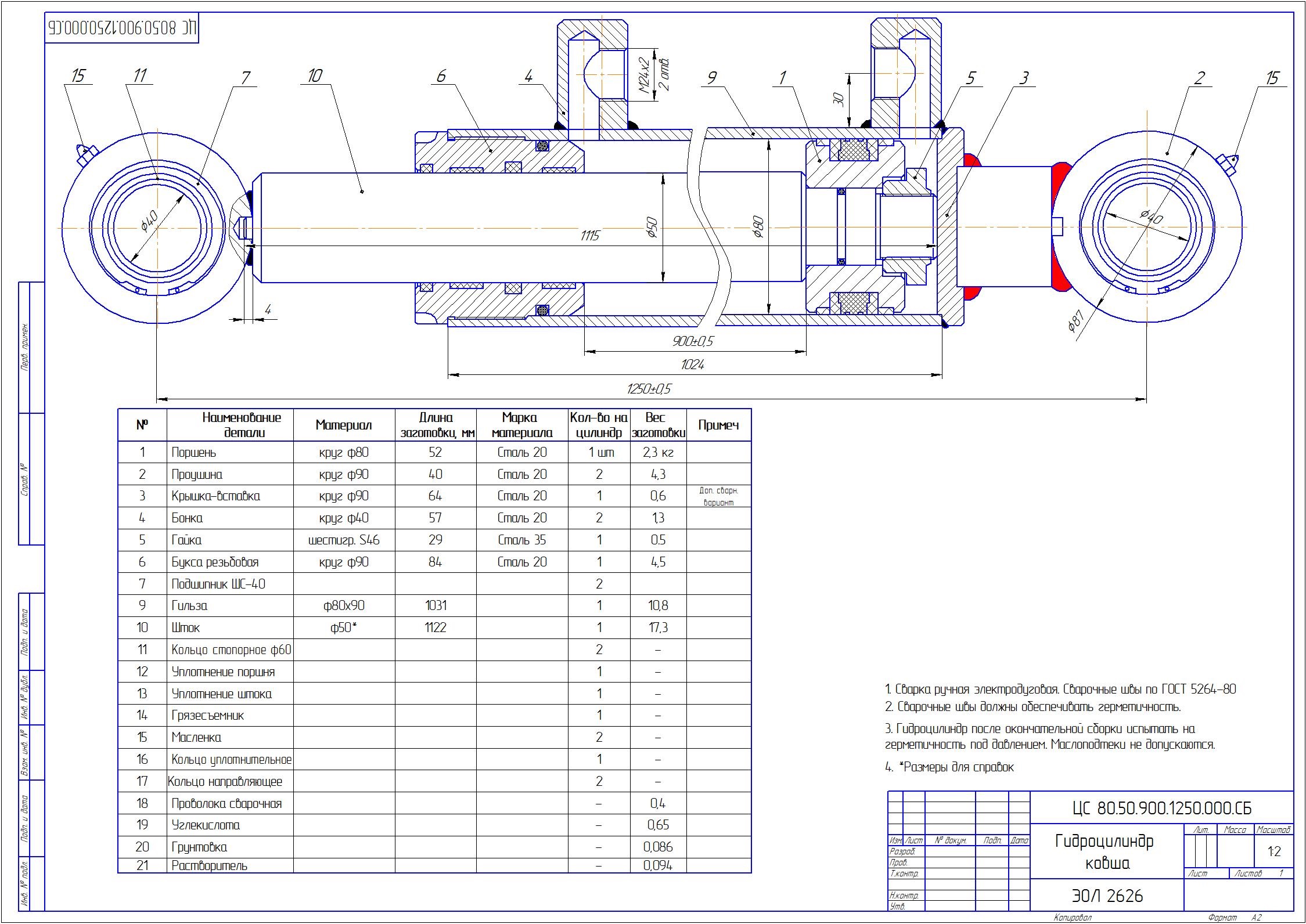

Работа состоит из чертежей гидроцилиндра ковша экскаватора ЭОЛ 2626 с деталировкой.

Состав: Сборочный чертёж(СБ),Деталировка(бобышка,букса,вставка,гайка,шток,гильза,проушина)

Софт: КОМПАС-3D 16.1

Файлы:

Проушина.cdw

СБ.cdw

Букса 80х55.cdw

Шток.cdw

Вставка.cdw

Гайка.cdw

Букса 80 х50 (жесткое кольцо).cdw

Штуцер.cdw

Гильза.cdw

Букса 80 х50.cdw

Поршень.cdw

Бобышка .cdw

сборка.frw
