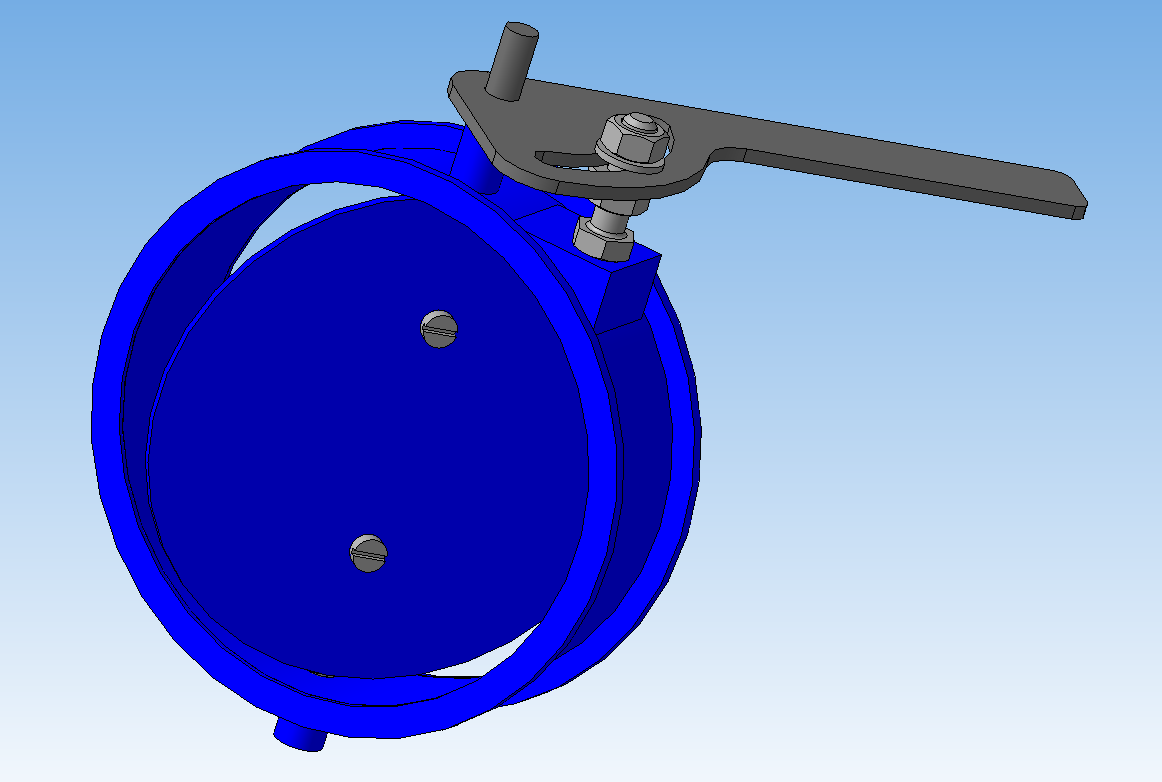

Бабочный клапан

Бабочный клапан (шибер, воздушный клапан) для регулировки потока и давления воздуха в трубопроводе
высокого давления. Проходное сечение Ду 150. Ставится между фланцами.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 14 SP2

Просмотр файлов
КО-3606.00.000 Сб Бабочный клапан.a3d
КО-3606.00.001 Труба.m3d
КО-3606.00.002 Диск.m3d
КО-3606.00.003 Кольцо.m3d
КО-3606.00.005 Трубка.m3d
КО-3606.00.007 Бобышка.bak.m3d
КО-3606.01.000 Сб Рычаг.m3d.a3d
КО-3606.01.001 Ось.m3d
КО-3606.01.002 Рычаг.m3d
