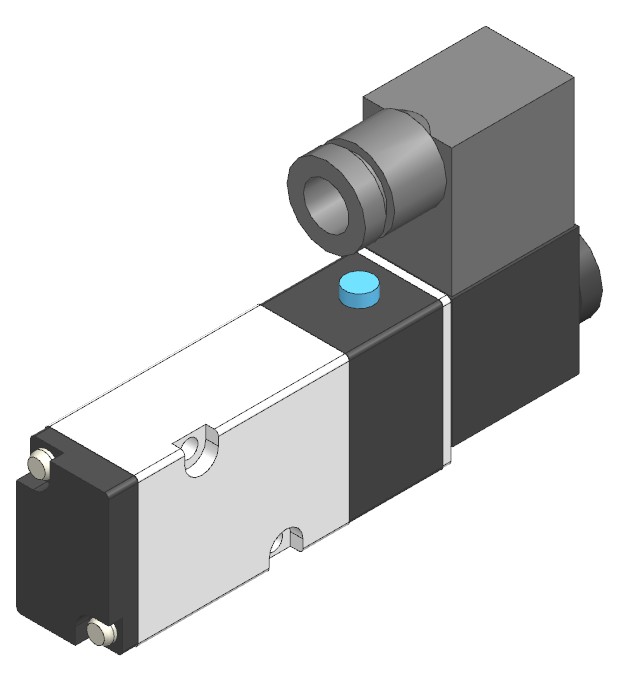

Пневмораспределитель AirTAC 4M210-08-A

Пневмораспределитель AirTAC 4M210-08-A (встречается маркировка 4M21008A) — это 5/2-ходовой электромагнитный клапан стандарта NAMUR с одним соленоидом (моностабильный) и пружинным возвратом.
Он монтируется напрямую на пневмоприводы (например, поворотных дисковых затворов или шаровых кранов), соответствующие монтажному стандарту NAMUR.
Расшифровка артикула (код заказа)
* 4M — Серия распределителей стандарта NAMUR (монтаж на плиту/привод).
* 2 — Типоразмер (200-я серия).
* 10 — Тип управления: один соленоид (5 портов, 2 позиции, возврат пружиной).
* 08 — Размер присоединительной резьбы питания и выхлопа: 1/4".
* A — Напряжение питания катушки: AC 220 В (переменный ток). [1, 2, 3, 4, 5, 6, 7, 8]
Ключевые технические характеристики
Рабочая среда - Очищенный сжатый воздух (фильтрация до 40 мкм)
Схема работы - 5/2 линейный/позиционный (5 портов / 2 положения)
Рабочее давление - от 0.15 до 0.8 МПа (1.5 – 8 бар / 21 – 114 psi)
Макс. испытательное давление - 1.2 МПа (12 бар)
Рабочая температура - от -20 до +70 °C
Пропускная способность - 16.0 мм²
Материал корпуса - Алюминиевый сплав
Тип подключения электрики - Клеммная коробка типа DIN (DIN-разъем)
Смазка - Не требуется (внутренняя смазка заложена на заводе)
Ручное дублирование - Есть (кнопка/винт для тестирования без подачи питания)
Особенности и применение
* Прямой монтаж: Клапан стыкуется плоскостью с пневмоцилиндром через уплотнительные кольца, исключая необходимость в лишних фитингах и трубках.
* Золотниковый тип: Конструкция со скользящим золотником обеспечивает высокую герметичность и быстрое время отклика.
* Область применения: Автоматизация конвейерных линий, упаковочные машины, управление запорно-регулирующей арматурой в химической, пищевой и нефтегазовой промышленности.
