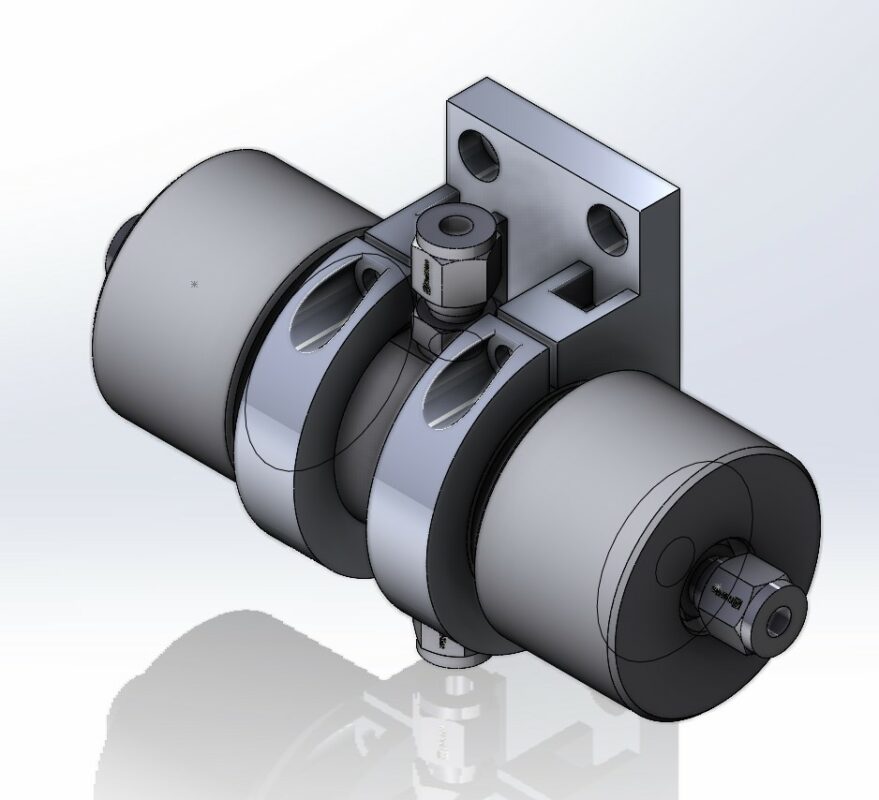

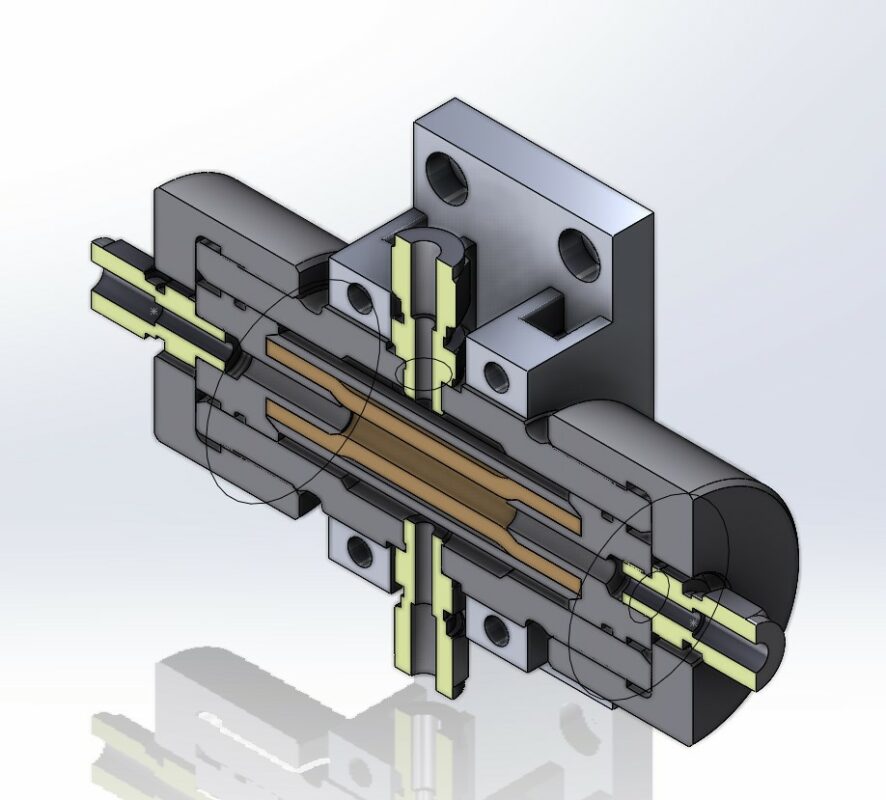

Прототип сфинктерного клапана разрабатывался для запирания линии с носителем загрязнённым песком. ДУ 4мм. Внутри на штуцеры натянут резиновый шланг ДУ 6мм стенка 4мм.Для запирания в наружную рубашку подаётся жидкость с давлением превышающим рабочее в проходном канале на 3-8 bar.
Был изготовлен, по результатам испытаний при таком ДУ Резинку рвёт об носик штуцера со стороны выхода при давлении обжима 25-30 bar. Из-за отсутствия со стороны выхода давления рабочей среды.
В составе сборка из 6 оригинальных деталей + фитинги. Без чертежей. Твердотельное моделирование.
