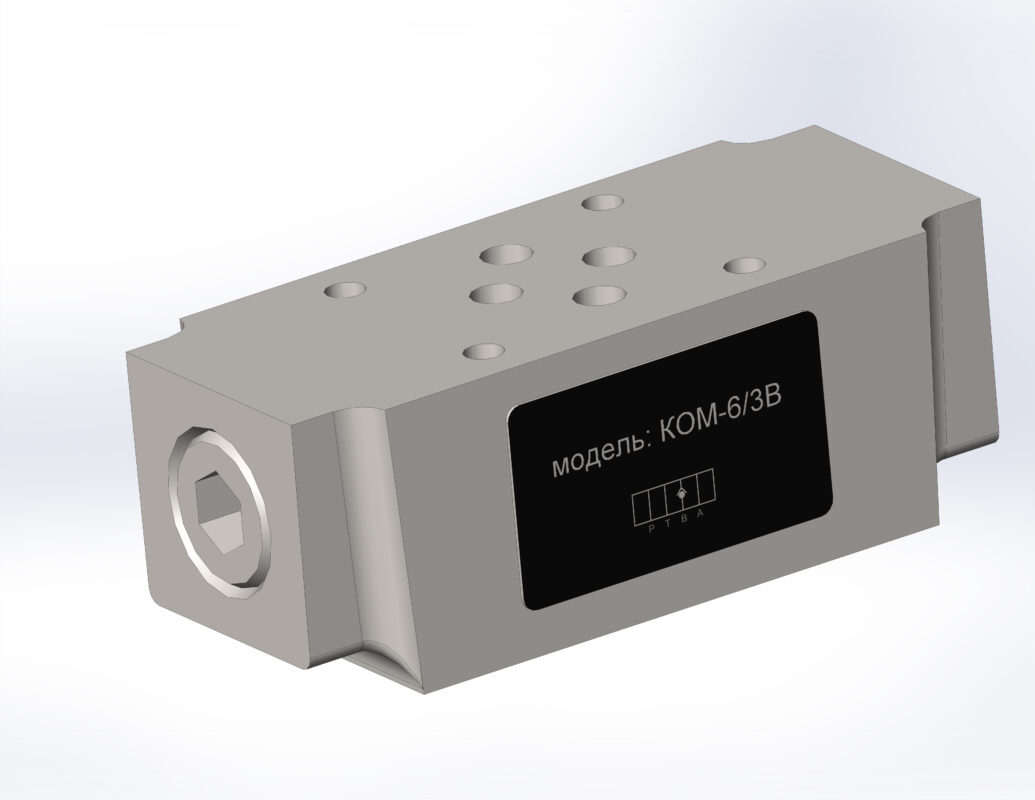

ЗD модель обратного клапана модульного монтажа КОМ-6/3. Клапан выполнен одной деталью. Размеры взяты с реального образца. Присоединительные размеры по стандарту СЕТОР 3. На клапане прорисована гидросхема для клапана с запиранием порта "В". Для клапана с запиранием порта "А" гидросхема аналогична, только для порта "А" соответственно. Данный клапан применяется для построения различных гидравлических блоков и систем управления.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Обратный клапан модульного монтажа КОМ-6/3 А,В
Обратный клапан модульного монтажа КОМ-6/3 А,В
0
0
20
0
0
30
Автор
Дмитрий
Дата
09.08.2024
Язык
Русский
Состав
Модель одной деталью
Софт
SolidWorks 16
Как открыть?
Содержимое архива
-
КОМ-63 А или В.SLDPRT
