Расчет гидропривода рукояти экскаватора ЭО-4121

Магнитогорский государственный технический университет им. Г.И. Носова
Кафедра горных машин и транспортно-технологических комплексов
КУРСОВОЙ ПРОЕКТ По дисциплине: "Энергетические установки наземных транспортно-технологических средств"
Тема: "Расчет гидропривода поворота рукояти экскаватора ЭО-4121"
Магнитогорск 2016

Содержание.
Назначение и принцип действия проектируемой машины......................2
Описание работы гидросистемы машины……………………………….4
Обоснование и выбор рабочей жидкости гидросистемы……………….5
Определение параметров гидроцилиндра………………………………..6
Установление расхода в гидросистеме и потребной
производительности насоса………………………………………………..10
Определение проходных сечений и диаметров трубопроводов………...12
Выбор элементов гидроаппаратуры……………………………………....14
Определение потерь напора в магистралях и необходимого
давления насоса……………………………………………………………16
Выбор типоразмера насоса………………………………………………..20
Определение мощности привода насоса…………………………………22
Проверка системы на гидравлический удар……………………………..22
Способ регулирования скорости движения исполнительного
механизма машины, и его механическая характеристика……………..26
Тепловой расчёт гидросистемы…………………………………………..27
Прочностной расчёт гидроцилиндра…………………………………….28
Определение полного кпд гидросистемы и наработка её до первого отказа

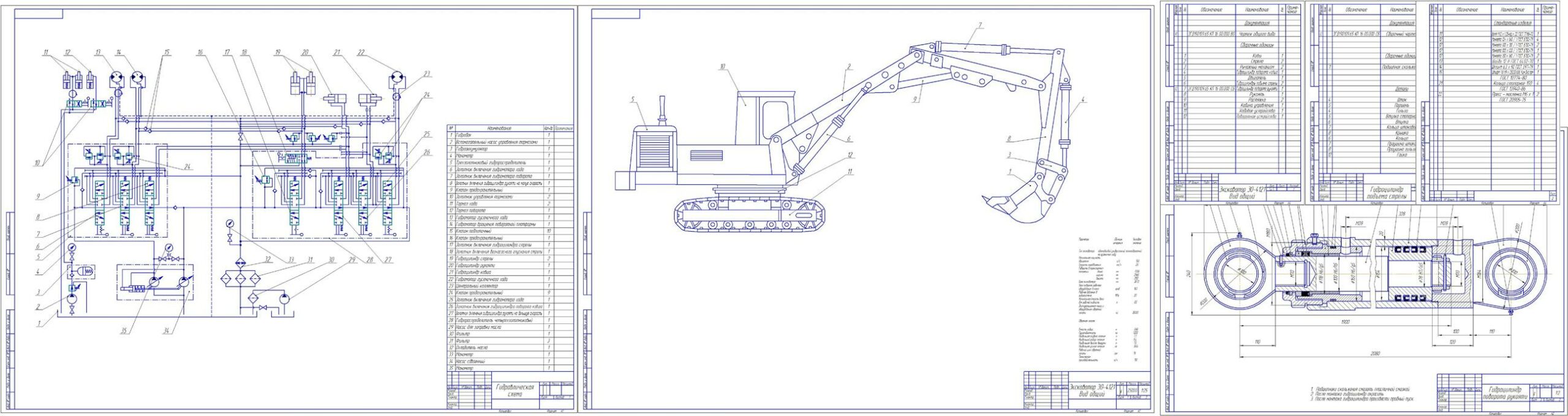

Состав: Экскаватор ЭО-4121 (ВО), Гидроцилиндр поворота рукояти (СБ), Гидросхема экскаватора (ГЗ), Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет гидропривода рукояти экскаватора ЭО-4121

Гидропривод ПЗ.docx
Гидросхема А1.cdw
Гидроцилиндр А2.cdw
Литература.docx
Общий вид А1.cdw
Содержание.docx
Спецификация ВО.spw
Спецификация лист 3.spw
