Расчет и выбор параметров гидропривода исполнительного устройства СДМ (экскаватор ЭО-4121)

ФГБОУ ВПО «Государственный университет – учебно-научно-производственный комплекс»
Кафедра «ПТСиДМ»
Курсовая работа по дисциплине «Гидропривод СДМ» на тему «Расчет и выбор параметров гидропривода исполнительного устройства СДМ»
Орел 2013

Исходные данные: Принципиальная гидравлическая схема экскаватора ЭО-4121.
В данной производится расчёт и подбор гидравлического оборудования для работы рабочего органа экскаватора (ковша)

Введение
1. Общая характеристика условий применения машины
2. Техническая характеристика машины
3. Гидравлическа схема
3.1 Общая характеристика гидравлической схемы
3.2 Выбор рассчитываемого участка
4 Предварительный расчет гидропривода
4.1 Определение необходимого усилия на рабочем органе
4.2 Выбор номинального давления
4.3 Выбор рабочей жидкости
4.4 Выбор насоса
4.5 Определение основных геометрических параметров гидроцилиндра
4.6 Выбор гидроаппаратуры
4.7 Расчет трубопроводов
4.8 Расчет потерь давления в гидросистемах
5. Поверочный расчет гидропривода
6.Определение мощности и КПД гидропривода
7. Тепловой расчет гидропривода
8. Производительность экскаватора
Заключение
Список используемых источников

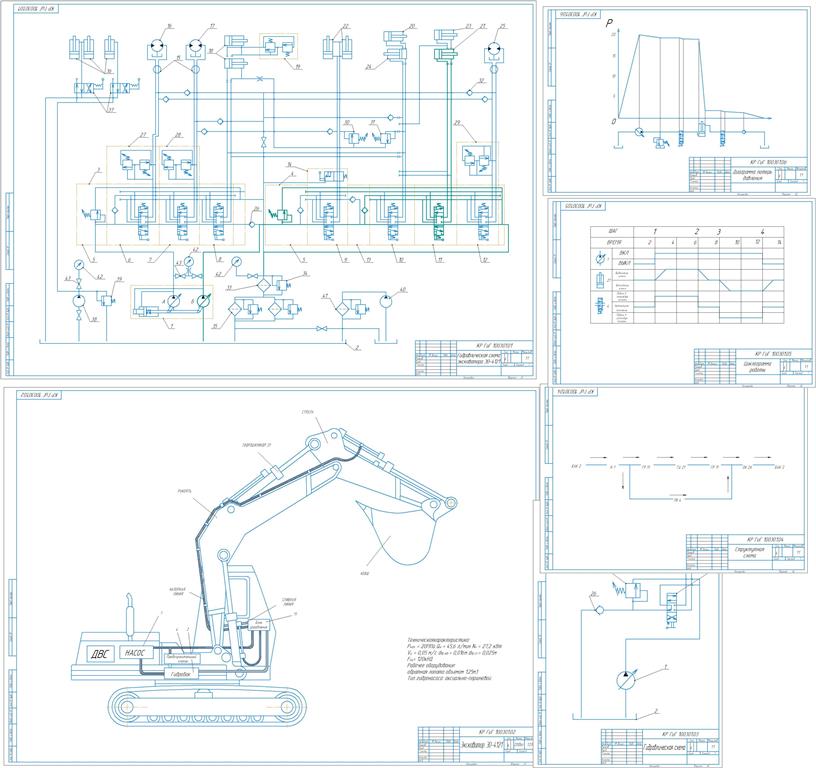

Графическая часть содержит чертёж гидравлической схемы базовой машины, теоретический чертёж экскаватора с расположением элементов гидропривода, схема рассматриваемого участка, диаграмма потерь давления, циклограмма работы, структурная схема рассматриваемого участка.

Состав: ПЗ, Гидравлическая схема экскаватора ЭО-4121 (ТЧ), Экскаватор ЭО-4121с расположением гидроаппаратуты (ТЧ), гидравлическая схема (ТЧ), структурная схема (ТЧ), циклограмма работы (ТЧ), диаграмма потерь давления (ТЧ). Язык документа

Софт: КОМПАС-3D 16.0.8

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет и выбор параметров гидропривода исполнительного устройства СДМ (экскаватор ЭО-4121)

КР ГСДМ\Гидросхема.jpg
КР ГСДМ\КР ГиГ Лист 1.cdw
КР ГСДМ\КР ГиГ Лист 2.cdw
КР ГСДМ\КР ГиГ Лист 3.1.cdw
КР ГСДМ\КР ГиГ Лист 3.2.cdw
КР ГСДМ\КР ГиГ Лист 3.3.cdw
КР ГСДМ\КР ГиГ Лист 3.4.cdw
КР ГСДМ\КР ГиГ ПЗ.docx
КР ГСДМ
