«Южно-Уральский государственный университет (национальный исследовательский университет)»
Факультет "Машиностроительный"
Кафедра "Технология производства машин"
Миасс 2021
Исходные данныедля проектирования гидропривода:
Максимальное усилие на штоке Г.Ц. Fmax. – 44,15 кН
Ход штока Г.Ц. отупор до упора h – 700 мм
Время подъёма стрелы на максимальный угол t – 5с.
Длина трубопровода от насоса до Г.Р. L1 – 3м; от Г.Р. доГ.Ц. L2 – 4м
Температура окружающей среды То.с. – от -30 ° до +40 °С
Время непрерывной работы tн.р. – до 6 часов
Частота вращения вала насоса nг.м. – 1500…1800 об/мин.
Принципиальную схему гидропривода выбираем в соответствии с условиями заданиями:
- гидропривод состоит из насоса гидроцилиндра и гидромагистралей, общей протяженностью 14,5 метров;
- необходимо обеспечить фиксацию штока гидроцилиндра в момент остановки
В соответствии с данными требованиями выбираем схему с параллельной установкой дросселя, показанную на рисунке 1
Для предотвращения обратного движения жидкости при отключенном насосе и для обеспечения фиксации штока гидроцилиндра – гидрозамок, для разгрузки насоса – предохранительный клапан, для фильтрации жидкости, – фильтр в сливном трубопроводе, для распределения потока жидкости – золотник реверсивный с ручным управлением.

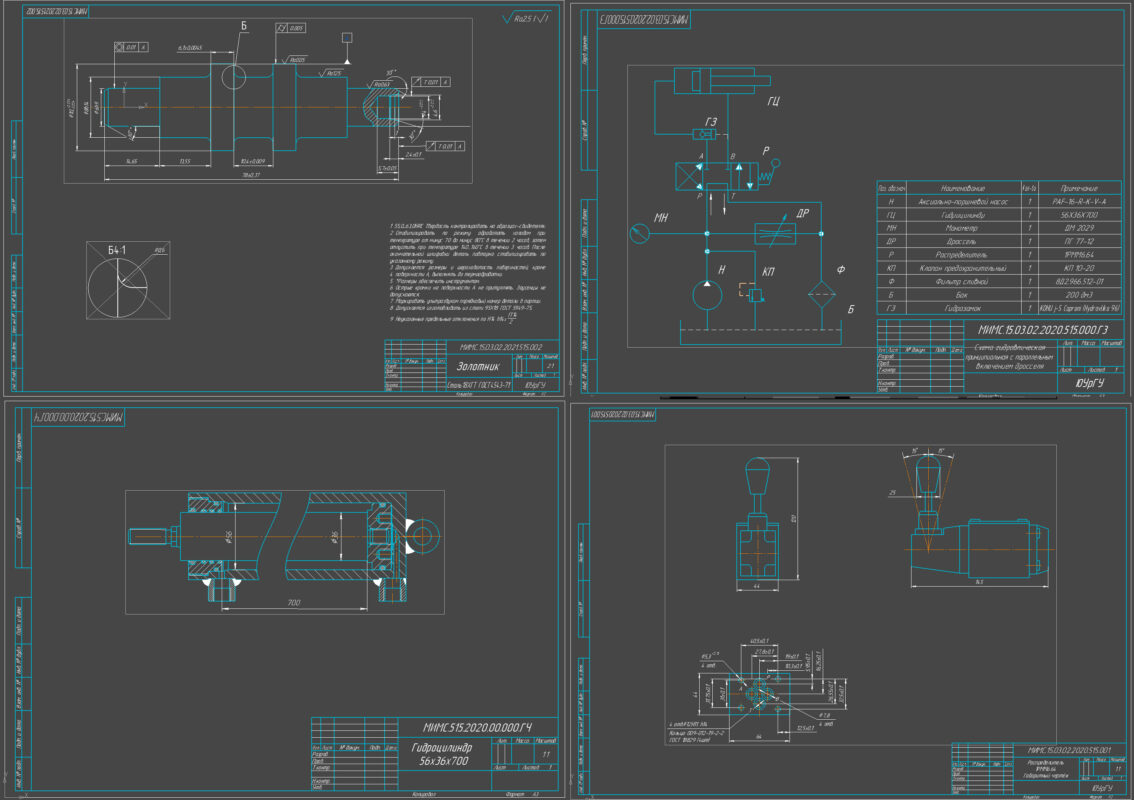

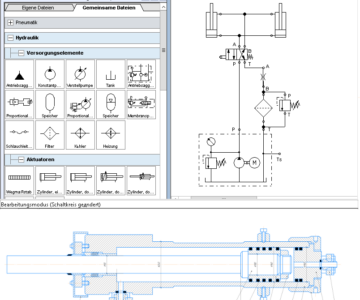

Чертежи содержат гидросхему узла, габаритные и рабочие детали гидрораспределителя и ГЦ
