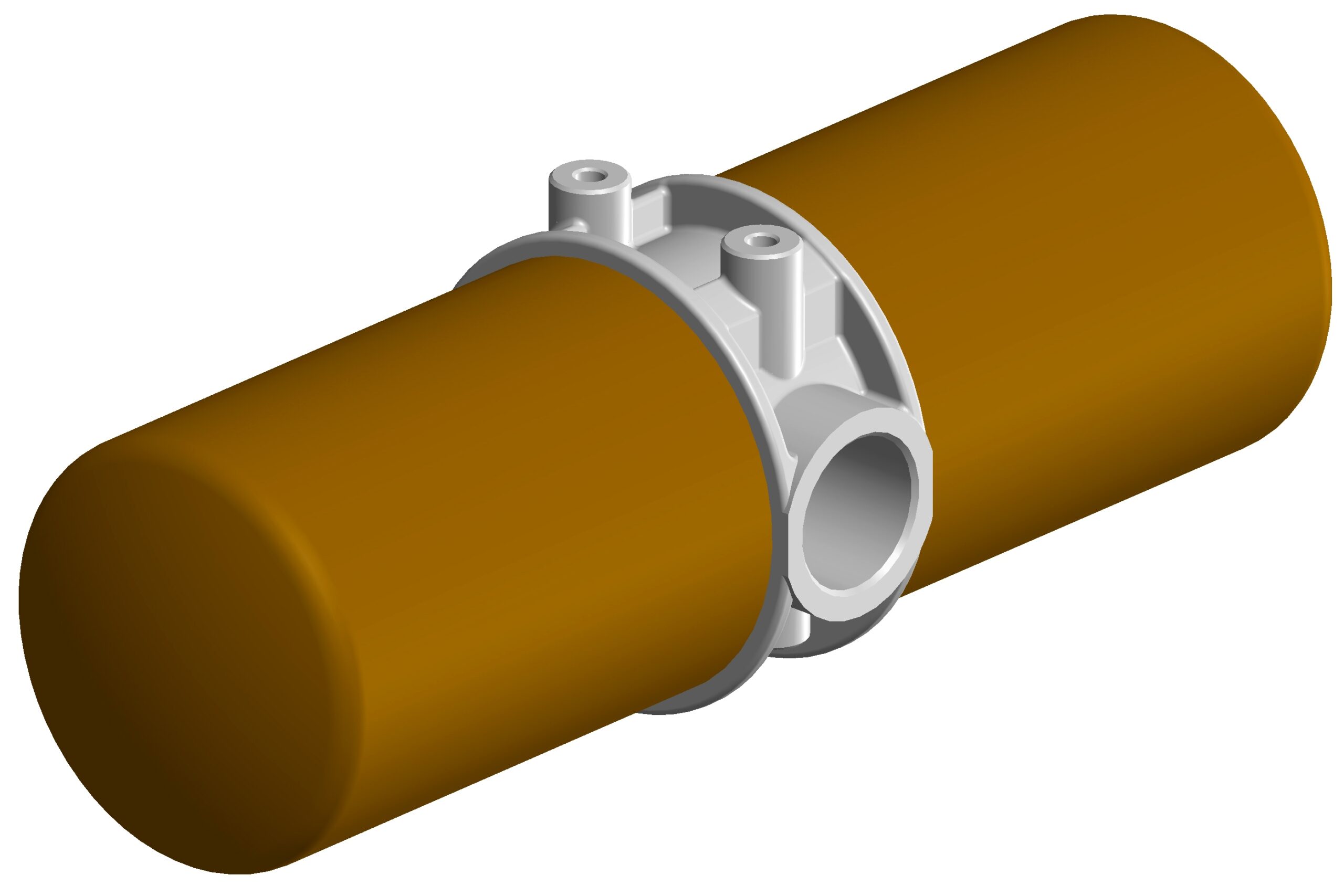

Укомплектованный корпусной фильтр Spin-On тип 2

Корпусной масляный фильтр HK MPS 2 предназначен для установки на трубопроводы в качестве фильтра обратного потока с перепускным клапаном 1,75 бар, без индикатора загрязнения.

Технические характеристики:
Проводное соединение - G1.1/2"
Температура MIN -25 °C
Температура MAX - 110 °C
Материал головки фильтра - алюминиевый сплав
Уплотнение - БНК
Рабочее давление MAX - 12 бар

Модель в двух конфигурациях: HK MPS 200 и HK MPS 250 (отличаются размерами и пропускной способностью фильтрующего элемента).

Модель можно использовать при трехмерном проектировании гидравлических магистралей мобильной техники или стационарных гидравлических установок.

Состав: Модель одной деталью (Solid Works и step) Язык документа

Софт: SolidWorks 2012x64 SP5
