Укомплектованный корпусной фильтр Spin-On тип 1

Корпусной масляный фильтр HK MPS 1 предназначен для установки на трубопроводы в качестве фильтра обратного потока с перепускным клапаном 1,75 бар, без индикатора загрязнения.

Технические характеристики:

Проводное соединение - G 3/4"
Температура MIN -25 °C
Температура MAX - 110 °C
Материал головки фильтра - алюминиевый сплав
Уплотнение - БНК
Рабочее давление MAX - 12 бар

Модель в двух конфигурациях: HK MPS 050 и HK MPS 070 (отличаются размерами и пропускной способностью фильтрующего элемента).

Модель можно использовать при трехмерном проектировании гидравлических магистралей мобильной техники или стационарных гидравлических установок.

Состав: Модель одной деталью (Solid Works и step) Язык документа

Софт: SolidWorks 2012x64 SP5

Сайт: www

Каталог / Машиностроение и механика / Гидравлика и пневматика / Укомплектованный корпусной фильтр Spin-On тип 1

Просмотр файлов

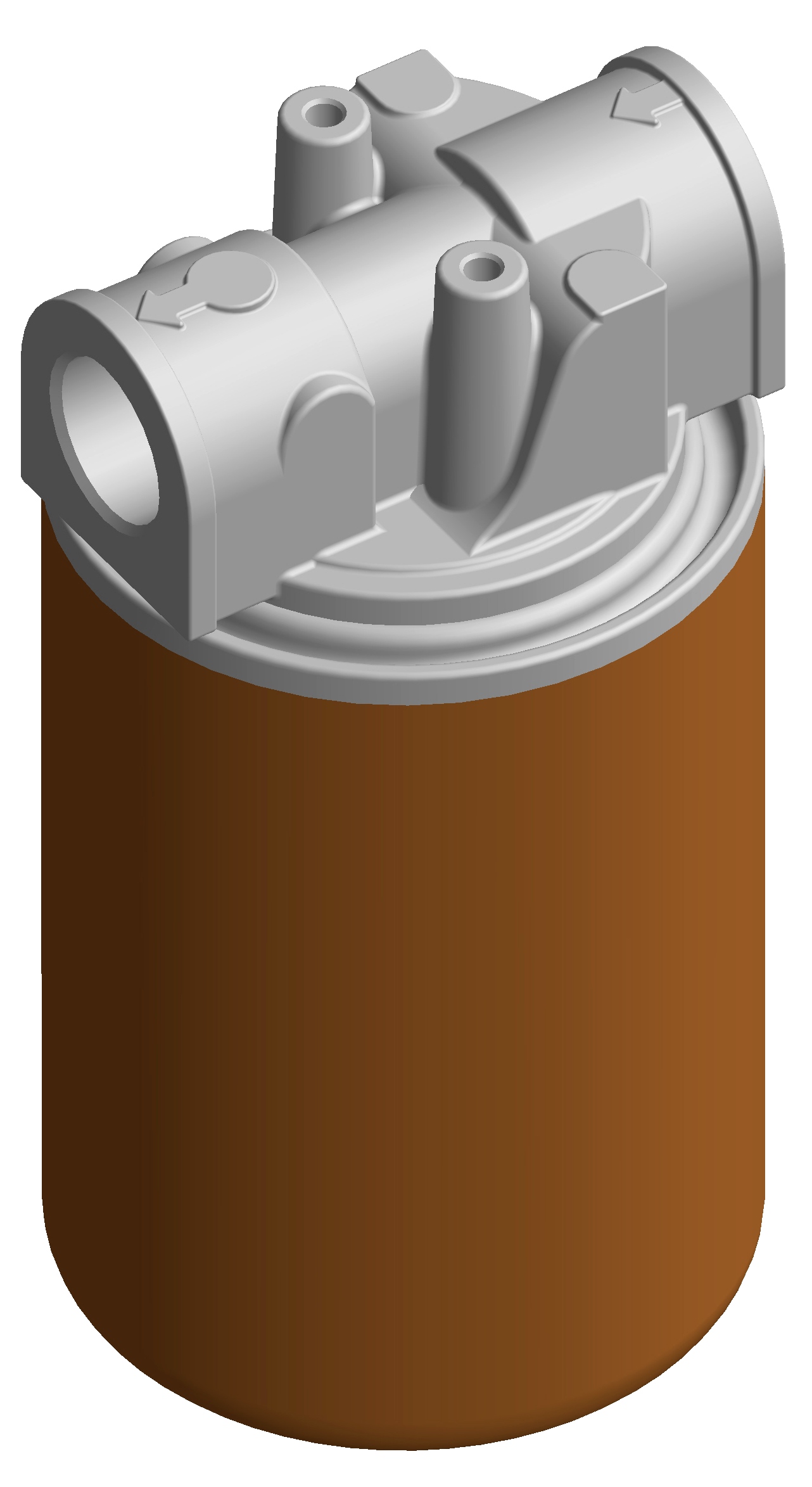

Фильтр HK MPS 1.JPG
Фильтр HK MPS 1.SLDPRT
Фильтр HK MPS 1.STEP
Фильтр HK MPS 1 (каталог).pdf
