Одновальный центробежный компрессор К-500

СПбГПУ "Политех",
Кафедра компрессорной, вакуумной техники и холодильной техники,
Турбомашины низкотемпературной техники,
Центробежный компрессор с производительностью 1636 н.м.куб./мин, конечное давление 0,736 МПа, 3000 об/мин
2014г.

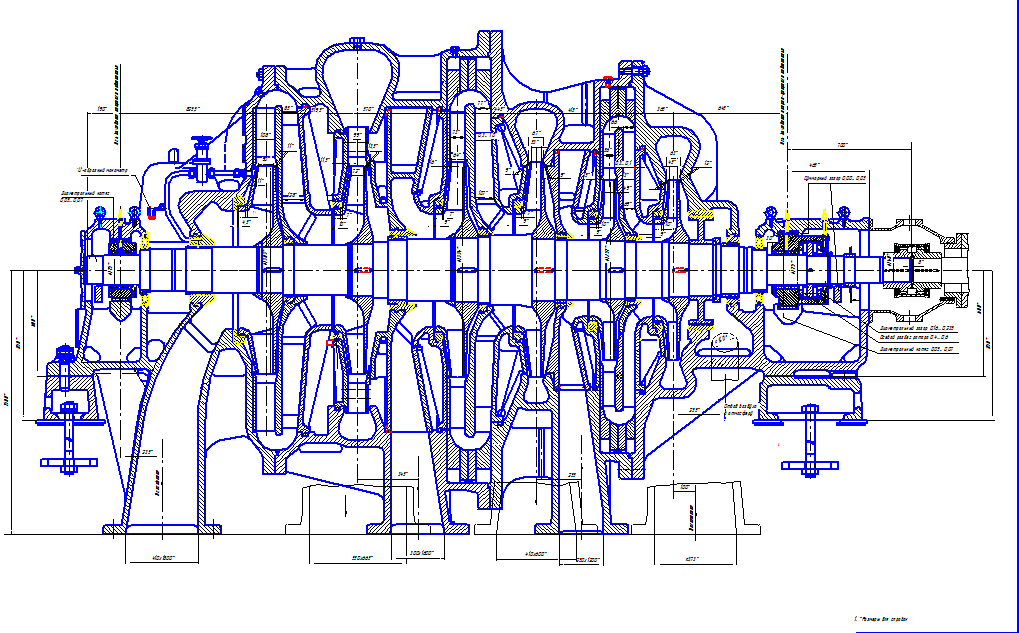

6 ступенчатый Центробежный компрессор с двумя промежуточными охлаждениями для подачи сжатого воздуха в кислородные блоки. Содержит: продольный разрез СБ, чертеж ротора, чертеж центробежного колеса, ПЗ, Расчеты EXCEL.
Содержание ПЗ:
1. Задание на курсовой проект. 3
2. Определение начальных условий. 5
3. Выбр принципиальной схемы. 8
3. 1. Определение числа промежуточных охлаждений, степеней повышения давления отдельных секций и удельных работ секций. 8
3. 2. Определение окружных скоростей, числа ступеней и основных размеров рабочих колес. 13
4. 1. Выбор параметров ротора, расчет параметров в сечении 0-0. 23
4. 2. Выбор параметров ротора, расчет параметров в сечении 1-1. 26
4. 3. Расчет параметров на выходе из рабочего колеса сечение 2-2. 30
4. 4. Расчет параметров в сечении 3-3, на входе в лопаточный диффузор. 33
4. 5. Расчет параметров в сечении 4-4, расчет ЛД. 37
4. 5. Расчет ОНА из соображения минимальных потерь и расчет поворотного колена(сечения 5-5; 6-6). 39
4. 6. Расчет симметричной улитки с трапециевидным сечением (сечение 7-7) 46
4. 7. Расчет нагнетательного патрубка и параметров газа на выходе из компрессора. 49

Состав: продольный разрез СБ, чертеж ротора, чертеж центробежного колеса, ПЗ, Расчеты EXCEL. Язык документа

Софт: КОМПАС-3D 12/13 sp2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Одновальный центробежный компрессор К-500

Желтухин (Вариант по методичке).xlsx
Центробежный компрессор К-500/
Центробежный компрессор К-500/00_Продольный разрез_К500.cdw
Центробежный компрессор К-500/00_Продольный разрез_К500_компас12.cdw
Центробежный компрессор К-500/00_РК 3й ступени_К500.cdw
Центробежный компрессор К-500/00_РК 3й ступени_К500_компас12.cdw
Центробежный компрессор К-500/00_Ротор компрессора_К500.cdw
Центробежный компрессор К-500/00_Ротор компрессора_К500_компас12.cdw
Центробежный компрессор К-500/01_ПЗ.docx
