Конкурс асов 3D-моделирования

Поршневой вертикальный L-образный воздушный компрессор 2ВУ 16/8

СПбГПУ "Политех",
Кафедра компрессорной вакуумной техники и холодильной техники,
поршневые машины низкотемпературной техники,
2013 г.

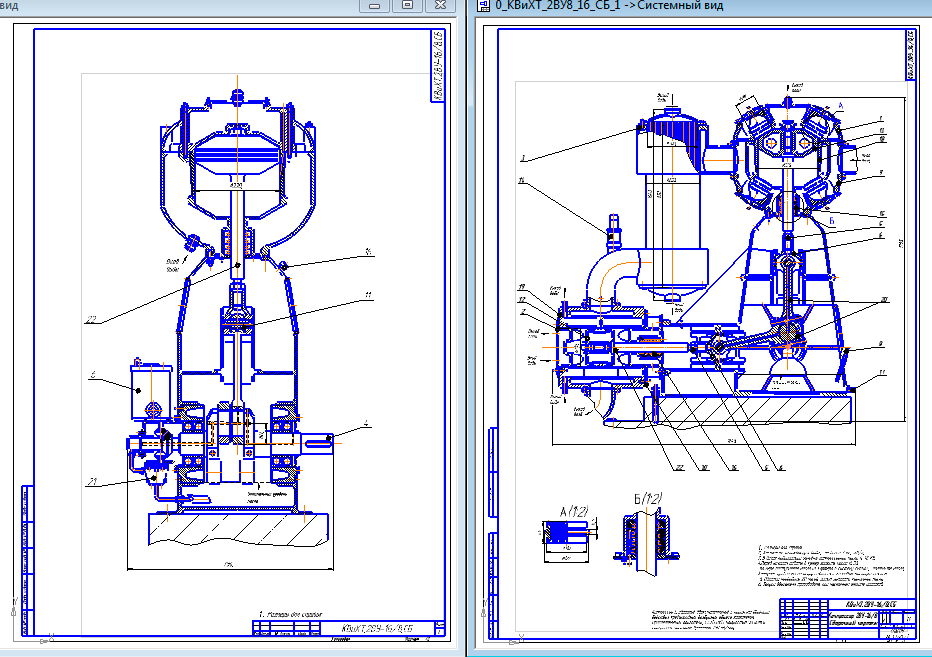

Проект вертикального воздушного компрессора с конечным давлением 0,8 МПа, производительностью 16 н.м.куб, содержит 2 вида сборочного чертежа, пояснительную записку, прочностной расчет шатунов, вала, шатунных болтов, спецификацию, EXCEL с расчетами.
Содержание ПЗ:
Техническое задание 3
Введение 4
1.Выбор схемы компрессора 5
2.1 Определение необходимого числа ступеней сжатия в компрессоре 6
2.2 Распределение давления по ступеням сжатия. 6
2.3 Определение секундных объемов, описываемых поршнями первой и второй ступени. 6
2.4 Определение активной площади поршней 8
2.5 Определение предварительных значений диаметров цилиндров 9
2.6 Определение частоты вращения коленчатого вала компрессора 9
2.7 Определение индикаторной мощности компрессора. 10
2.8 Определение мощности, потребляемой компрессором. 11
2.9 Определение полезного действия компрессора. 11
2.10 Выбор двигателя…………………………………………………………………………………………………………………………………………………………………………..11
3. Динамический расчет компрессора. 12
3.1 Определение и уравновешивание сил инерции. 12
3.2. Расчет маховика 16
3.2.1 Построение индикаторных диаграмм 16
3.2.2 Построение силовых диаграмм 19
3.2.3 Построение диаграммы суммарного противодействующего момента 25
4. Расчет клапанов 28
4.1 Расчёт ПИК 125-05А ….28
4.2 Расчёт ПИК 110-04А 30
5. Расчет теплообменного аппарата 33
5.1 Определение расхода охлаждающей жидкости 33
5.2 Определение площади поверхности теплообмена 33
5.3 Определение основных геометрических параметров газоохладителя 34
6. Выбор смазки 36
Заключение 37
Литература………………………………………………………………………………………….37

Состав: Компрессор СБ, Спецификация, ПЗ, Расчеты (EXCEL), Расчет на прочность Язык документа

Софт: КОМПАС-3D 13 SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Поршневой вертикальный L-образный воздушный компрессор 2ВУ 16/8

Компрессор 2ВУ16/
Компрессор 2ВУ16/0_КВиХТ_2ВУ8_16_СБ_1.cdw
Компрессор 2ВУ16/0_КВиХТ_2ВУ8_16_СБ_2.cdw
Компрессор 2ВУ16/0_КВИХТ_2ВУ_8_16_ПЗ.docx
Компрессор 2ВУ16/0_КВИХТ_2ВУ_8_16_СП.spw
Компрессор 2ВУ16/Все расчеты.xlsx
Компрессор 2ВУ16/Двигатели серии 4А.PDF
Компрессор 2ВУ16/Индик Диагр.xlsx
Компрессор 2ВУ16/Прочностной расчет.docx
