Блок управления, индикации и питания БУИП-1 (Элточприбор)

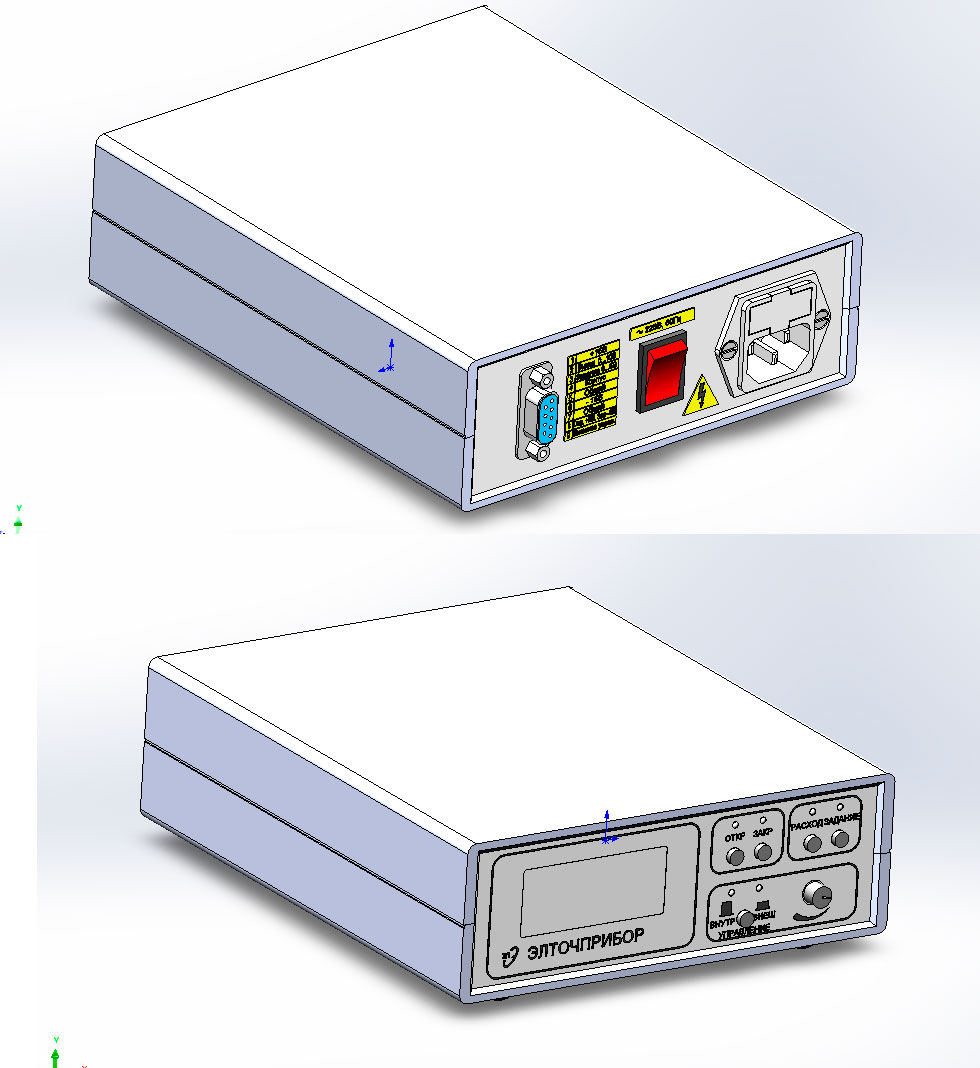

3D модель корпуса на блок управления, индикации и питания (БУИП). Он предназначен для обеспечения надежной и стабильной работы регуляторов массового расхода газа, для управления работой и отображения их состояния. Устройство представляет собой компактный одноканальный блок в настольном исполнении. На передней панели блока – панели управления, – находятся цифровой индикатор (монохроматический ЖК-дисплей), кнопки и ручки управления, светодиоды. На задней панели блока находятся разъем электропитания с плавким предохранителем, разъемы DB-9F и кнопка включения/выключения блока. Функции: Аналоговое управление регулятором расхода газа с панели управления блока (напряжение задания – ручная установка требуемого расхода газа в режиме «Управление внутреннее») или от внешнего источника аналогового сигнала (режим «Управление внешнее»);
Цифровая индикация напряжения задания и напряжения выходного сигнала как в режиме внутреннего, так и внешнего управления; Стабилизированное электропитание регуляторов расхода газа.
